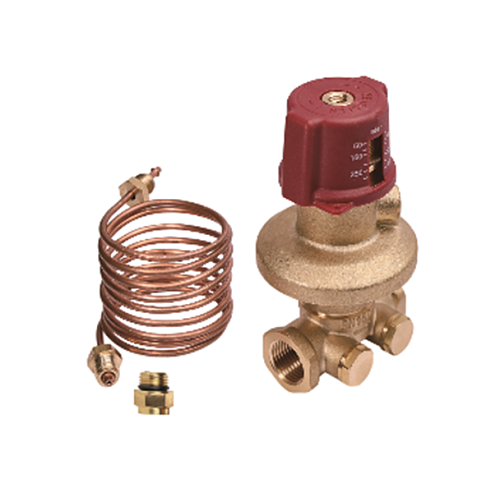

Автоматический регулятор перепада давления 3/4 , давление 50-300 (ZEISSLER) Zsb.704.3005
Автоматический регулятор перепада давления 3/4 , давление 50-300 (ZEISSLER) Zsb.704.3005
В наличии
4 838.29 руб.
-0%
4 838.29 руб.
- +
Артикул: Zsb.704.3005
В наличии
4 838.29 руб.
/ шт
4 838.29 руб.
- +
Технический каталог
Производитель - ZEISSLER;
Описание
Автоматический регулятор перепада давления 3/4 , давление 50-300 (ZEISSLER)

Автоматические балансировочные клапаны ZSB.704 регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки (Гидравлическая балансировка отопления — это процедура перераспределения теплоносителя в радиаторах и элементах тёплого пола (при их наличии). Она выполняется для равномерного нагрева всех отопительных приборов. Её конечная цель — одинаковая и при этом комфортная температура во всех комнатах.) Трубопроводных систем тепло-и холодно снабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%
Применение автоматической балансировки исключает влияние друг на друга имеющихся в системе регулирующих устройств и возникновение колебаний давлений в распределительной трубопроводной сети.

Установка клапанов позволяет разделить трубопроводную систему на независимые по давлению зоны и осуществить поэтапный их пуск в эксплуатацию.

Ограничение перепада давлений в пределах допустимой величины для различных устройств, например для радиаторных терморегуляторов, исключает шумообразование при их работе.

Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводной системы, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов расчета трубопроводов и специальных наладочных работ.




Принцип действия и устройство:

Регулятор перепада давления имеет достаточной несложное устройство, корпус из металла, мембранную коробку, механизм регулировки клапана и сам клапан. Основной рабочей зоной является мембранная коробка, на которую с двух сторон взаимодействуют импульсы давления рабочей среды. С помощью регулировочного механизма, обычно это шток на подпружиненном блоке, фиксируется необходимое значение перепада.

ZSB.704 Разработаны специально для поддержания постоянного перепада давлений на который они настраиваются в процессе наладки системы. Импульс "положительного" давления от подающего трубопровода системы передается по импульсной трубке, присоединяемой к штуцеру (3), в пространство над мембраной (5). Импульс "отрицательного" давления передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапана (8). Разность этих двух давлений уравновешивается рабочей пружиной регулятора (4). Регулятор настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя (2), сжимающего пружину. Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки - уменьшает.



Технические характеристики:

  • Рабочая среда - вода, гликолевые растворы.
  • Максимальный процент гликоля - 50%.
  • Номинальное давление - 16 бар
  • Рабочее давление - 16 бар
  • Диапазон температур рабочей среды -10°С +100°С
  • Максимальное дифференциальное давление на мембране: 6 бар
  • Диапазон настройки, Точность 50+300 мбар 15%
  • Диаметр резьбы - 1/2"
