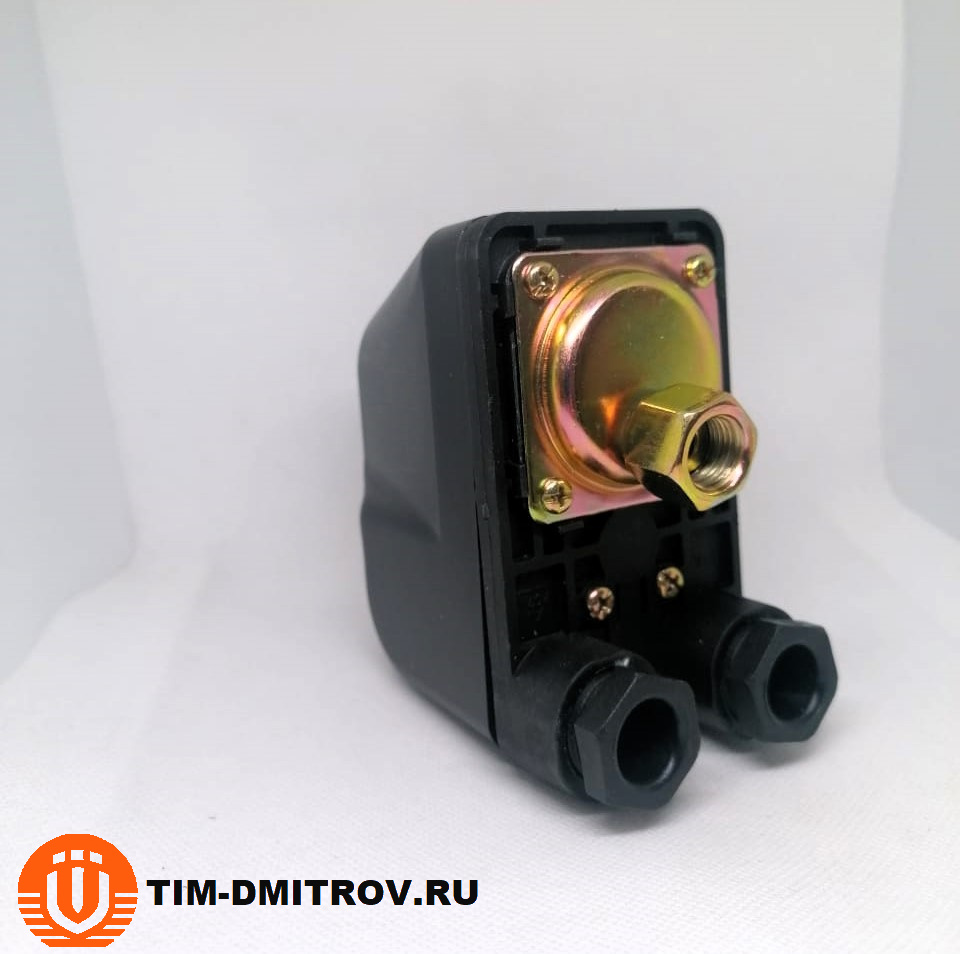

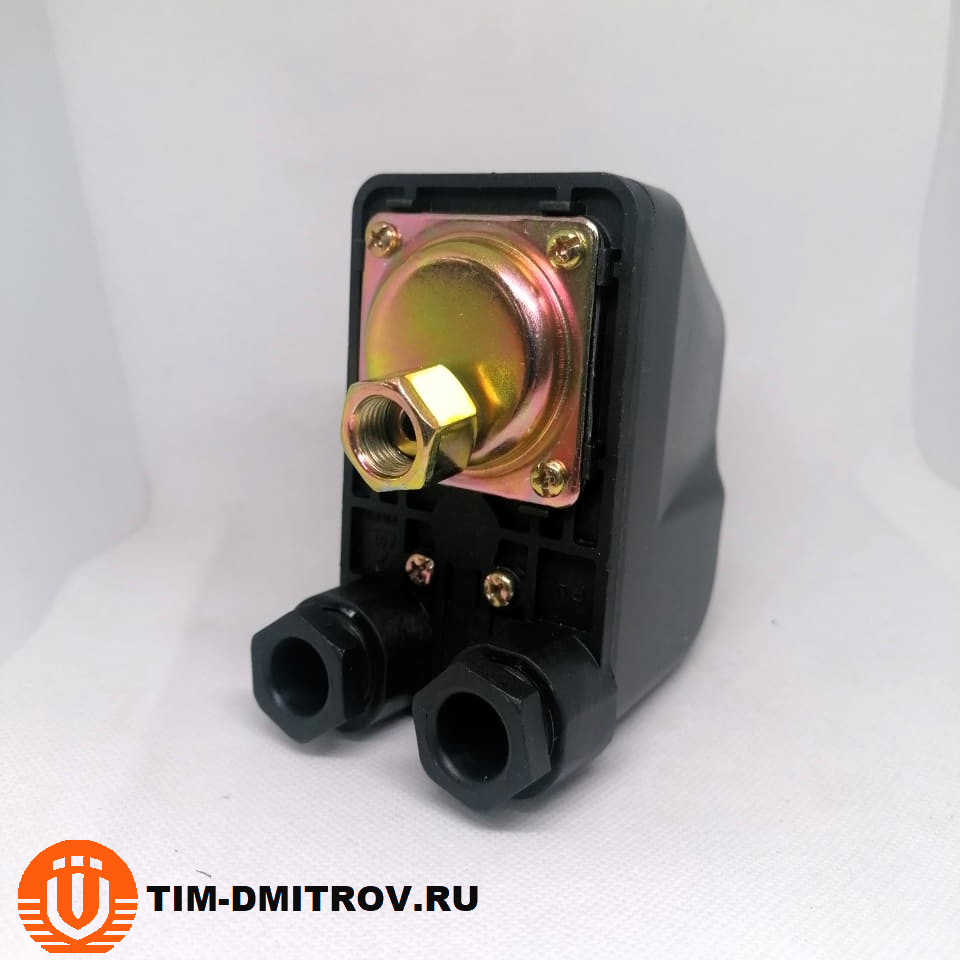

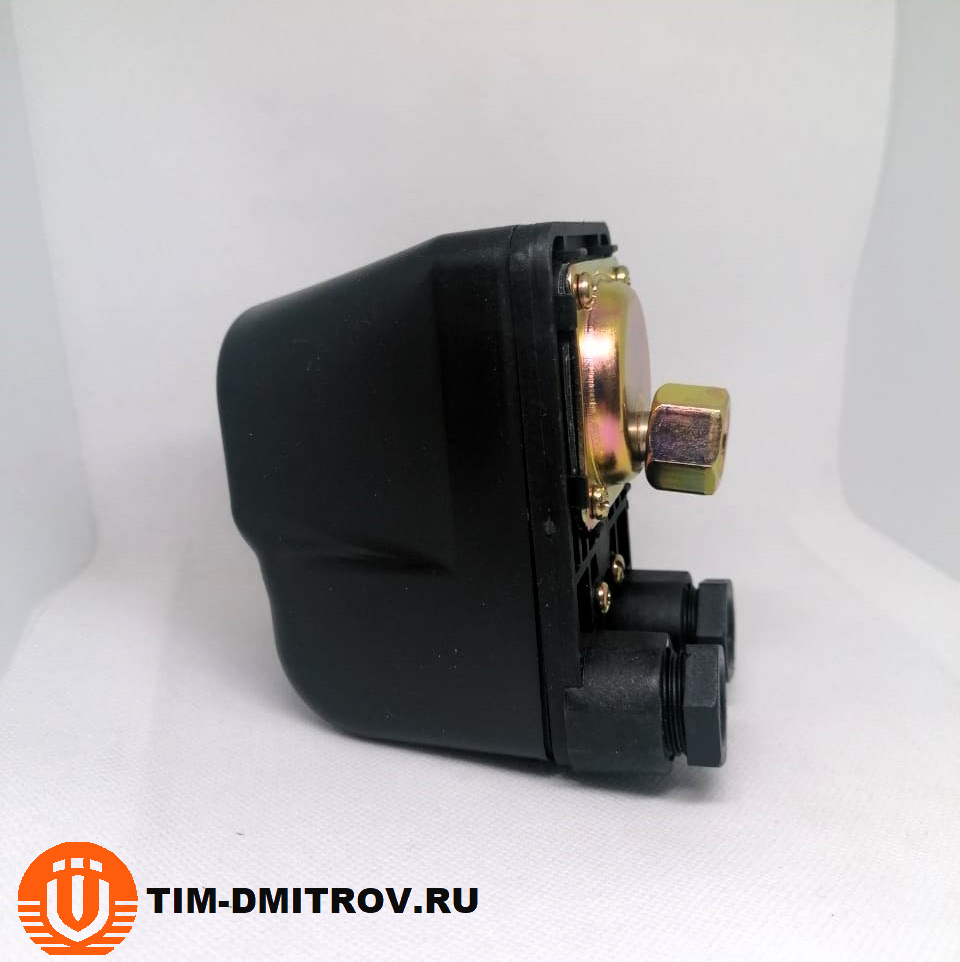

Реле для управления электронасосами для подачи воды, в режиме поддержания заданного давления. Напряжение 220V, подключение 1/4" гайка.
Системы водоснабжения можно контролировать и управлять по разным параметрам - по уровню воды, давлению, температуре. Наиболее часто встречается управление по давлению. Одним из самых простых и популярных элементов домашней автоматики в этом случае является реле давления. Это реле предназначено для управления электрическими насосами для подачи воды в дом. При помощи реле насос будет работать четко в заданном режиме давления.
При минимальном давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится.
Это двухконтактное реле для коммутации электроцепей, которое срабатывает по давлению воды в системе. Внутри его корпуса располагается электрические контакты, которые управляются мембраной. Реле давления чаще всего подключается к насосной станции с помощью специального пятерного переходника.
Кроме реле давления к переходнику подключаются труба от насоса, труба от источника водоснабжения, гидроаккумулятор и манометр. Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды.
Реле давления автоматически управляет включением и отключением насоса. При подключении реле к переходнику (присоединительный размер- 1/4"), вода давит на мембрану, которая нажимает на пружины, управляющие электрическими контактами.
Контакты реле включаются последовательно с электродвигателем насоса и подают на него напряжение питания. Принцип действия реле давления очень простой. Если в системе давление упало ниже уровня включения (1,4 бар или предварительно настроенной величины), то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения (2,8 бар или также предварительно настроенной величины), мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится.
При падении давления ниже заданного значения процесс повторяется. Таким образом реле давления применяется для того, чтобы автоматически поддерживать давление воды в системе водоснабжения в рабочем диапазоне 1,4 - 2,8 бар (заводские настройки давления) или 1 - 5 бар (ручные настройки). На заводе эти реле настраивают по существующим стандартам и нормам.
Настройки, как правило, менять не потребуется, потому что они наиболее оптимальные. Иногда возникает необходимость настроить реле на собственные, отличные от заводских параметры срабатывания. Добиться желаемого результата в регулировке можно путем вращения двух прижимных гаек в различные стороны. Для этого нужно снять крышку с реле. В корпусе находятся две гайки - большая и маленькая.
С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания нужно подкрутить ее по часовой стрелке и проверить давление. С помощью второй гайки можно изменить разность между давлением включения и выключения насоса как в большую, так и в меньшую сторону. Все эти настройки нужно выполнять с использованием манометра. После регулировки реле нужно обязательно закрыть крышку.
