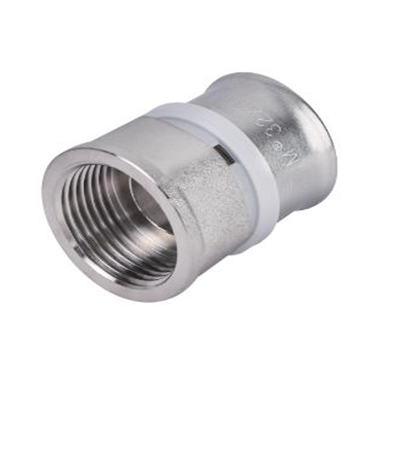

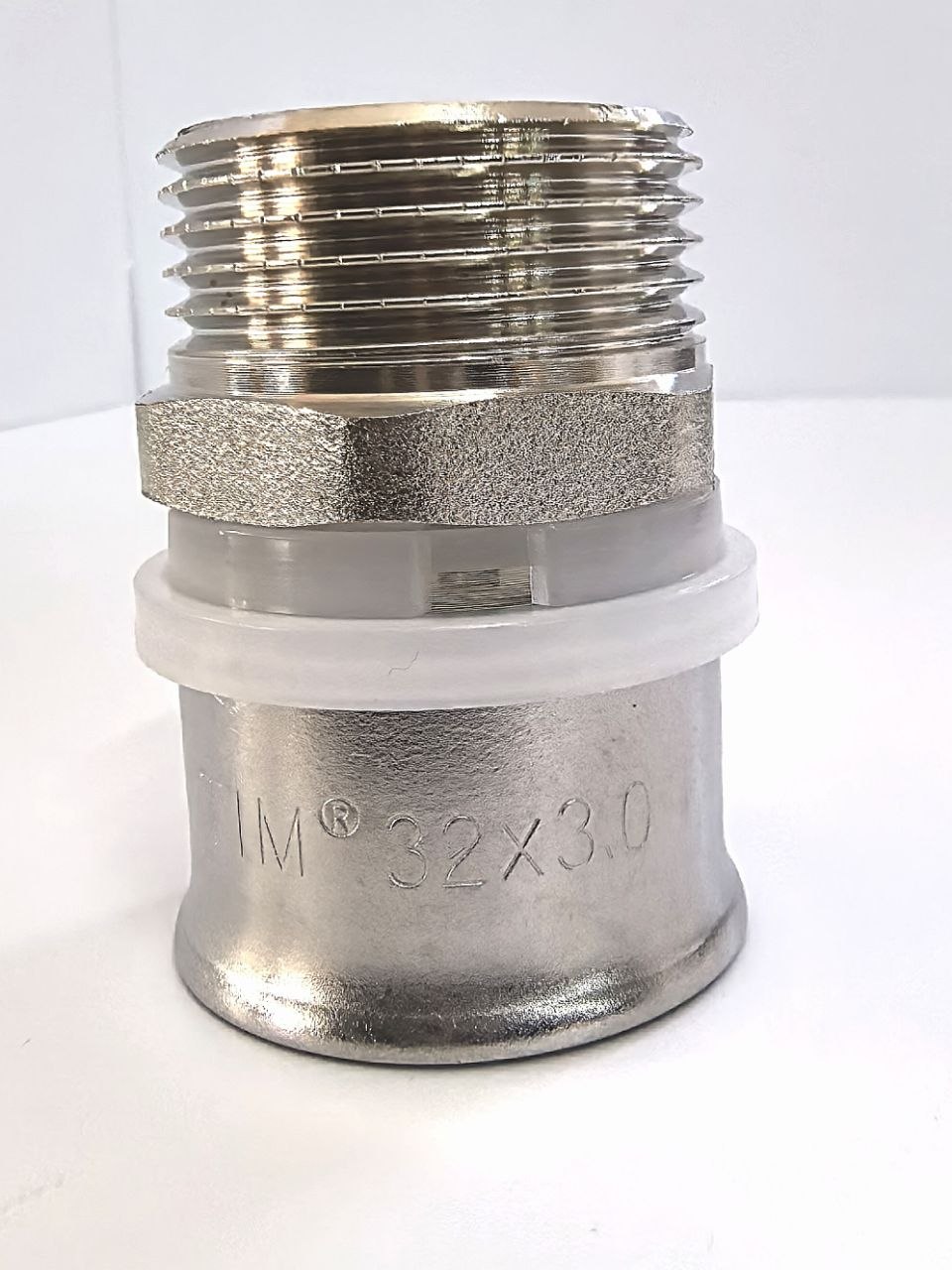

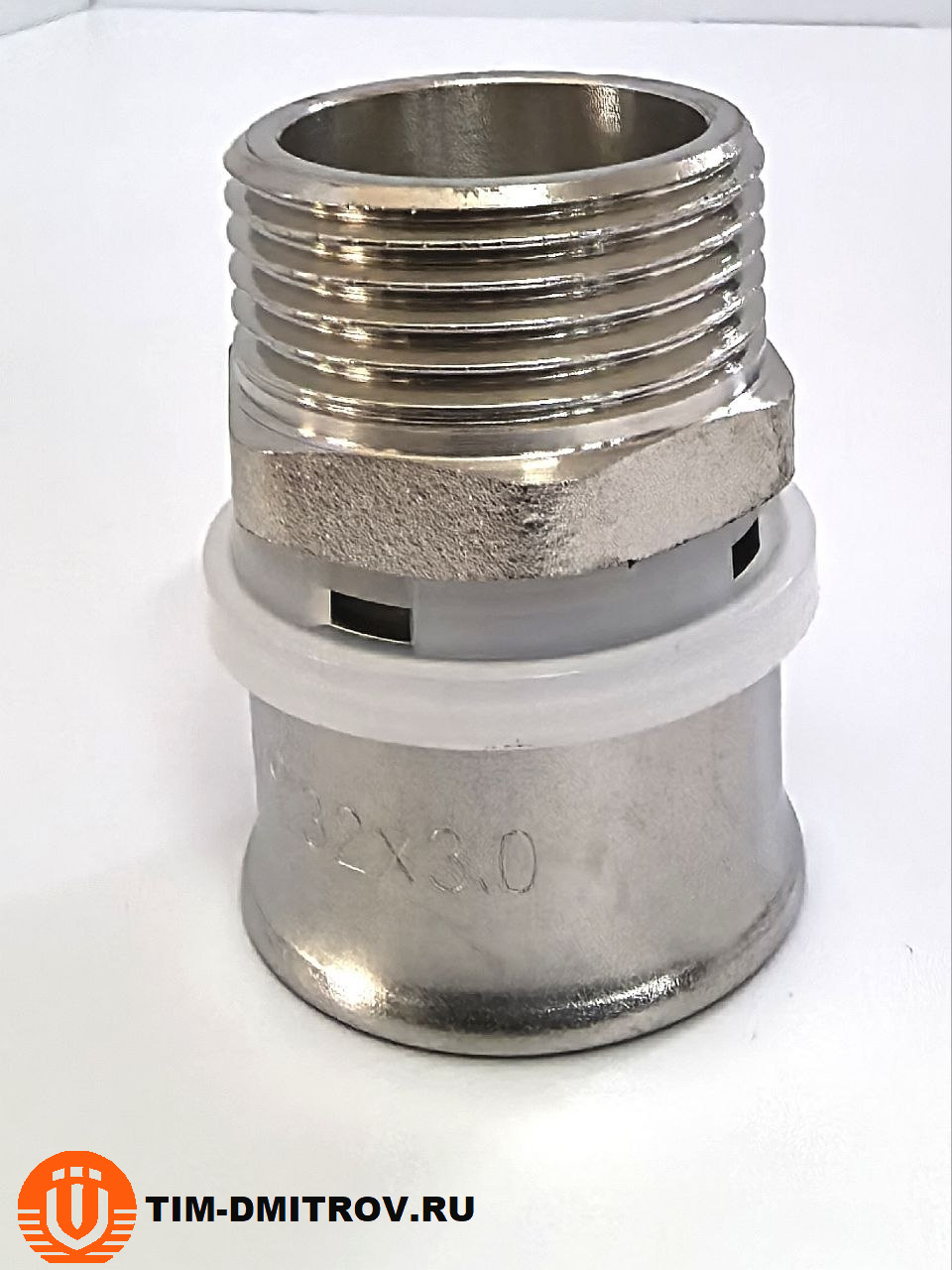

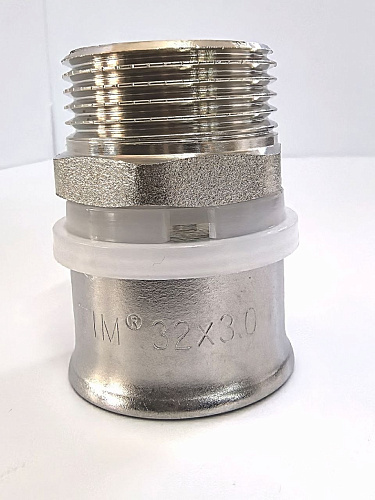

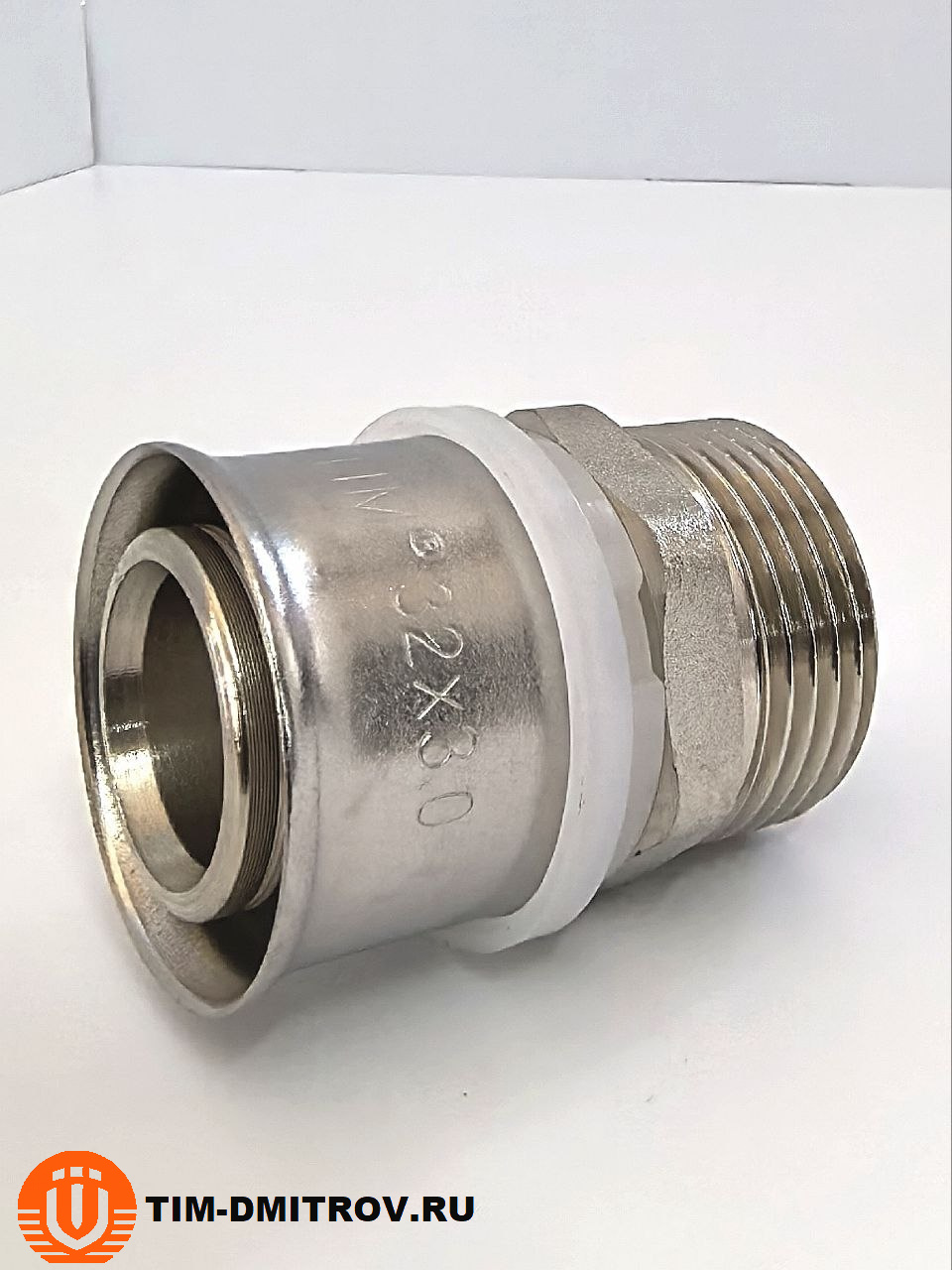

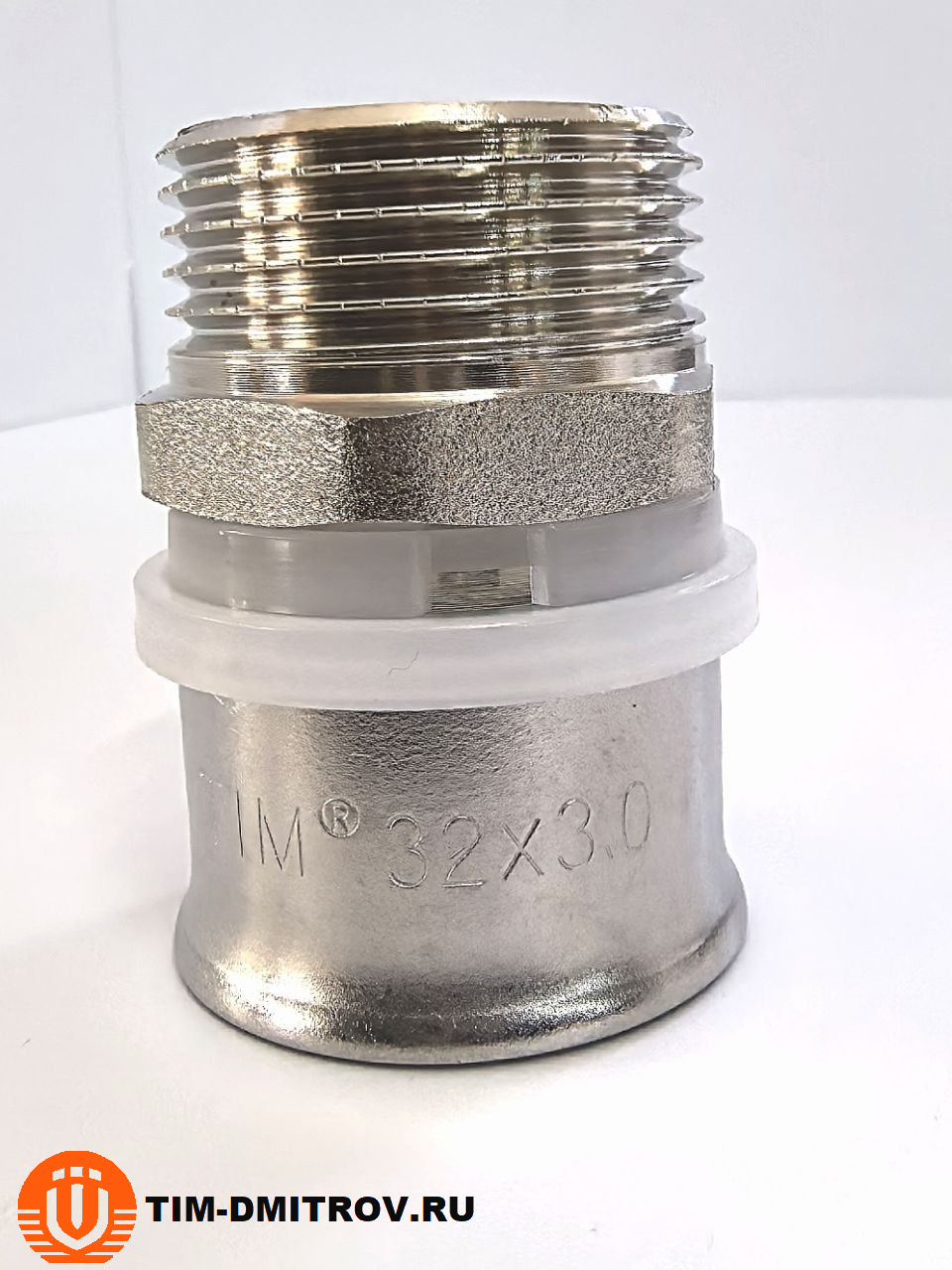

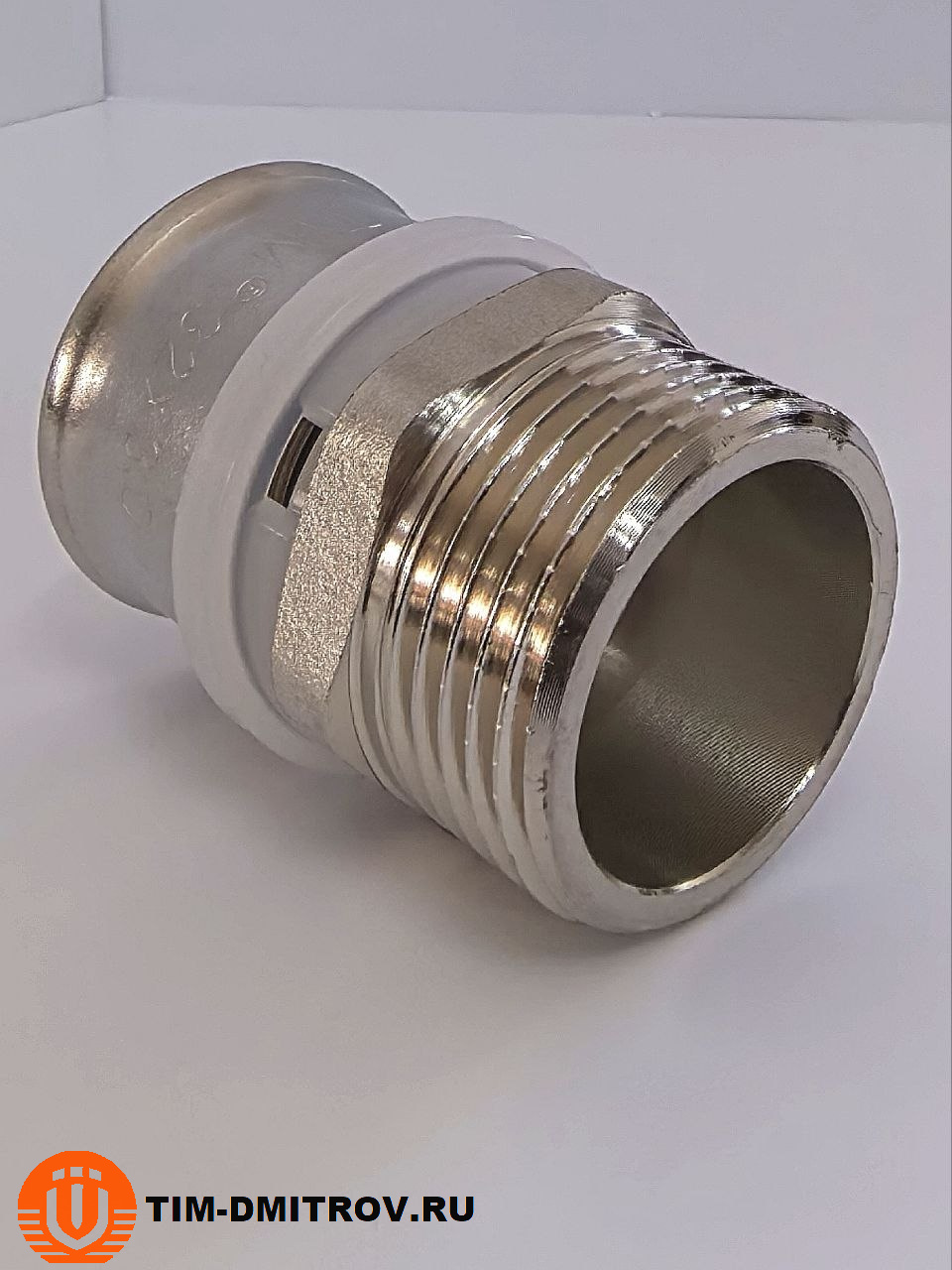

Пресс-фитинг с переходом на внутреннюю резьбу TIM (арт. F-S3204MN) — это надежный соединительный элемент для создания неразъемных соединений в системах водоснабжения и отопления. Изделие предназначено для подключения металлопластиковых труб к элементам системы, имеющим резьбовой патрубок с наружной резьбой (например, к шаровым кранам, клапанам или радиаторам).
Фитинг сочетает в себе пресс-соединение для трубы и резьбовую часть для быстрого перехода на оборудование, обеспечивая высокую герметичность и долговечность монтажа без использования сварки или пайки.
Ключевые характеристики
Артикул F-S3204MN
Производитель TIM (Инженерная сантехника)
Тип изделия Муфта резьбовая переходная (пресс-фитинг)
Присоединение Пресс / внутренняя резьба
Диаметр трубы 32 мм
Резьба 1″ (дюйм), внутренняя, трубная цилиндрическая по ГОСТ 6357
Материал корпуса Латунь, никелированная
Материал пресс-гильзы
Нержавеющая сталь
Материал уплотнений EPDM (этилен-пропиленовый каучук)
Максимальное рабочее давление PN10 (10 бар) или до PN16 (16 бар) в зависимости от модели и системы
Максимальная рабочая температура до +115 °C
Рабочая среда вода, воздух, водно-гликолевые растворы
Примечание: точные значения давления и температуры могут варьироваться в зависимости от условий эксплуатации и производителя труб.
Конструкция и материалы
Корпус фитинга изготовлен из высококачественной кованой латуни марки CW617N, которая обеспечивает прочность и устойчивость к коррозии. Никелированное покрытие придает изделию эстетичный вид и дополнительную защиту от внешних воздействий.
В состав конструкции входят:
Корпус из никелированной латуни.
Пресс-гильза из нержавеющей стали AISI 304, которая равномерно обжимает трубу при монтаже.
Уплотнительные кольца из EPDM-резины, сохраняющие эластичность при перепадах температур.
Фиксатор из нейлона для предотвращения случайного смещения элементов (характерно для некоторых моделей).
Применение
Фитинг используется в системах:
Холодного и горячего водоснабжения.
Отопления (включая подключение радиаторов).
Теплых полов.
Технологических трубопроводов с неагрессивными к латуни и EPDM средами.
Особенности монтажа
Монтаж пресс-фитинга требует использования специального пресс-инструмента с матрицами стандарта TH (или аналогичного профиля "ТН"). Процесс установки прост и надежен: труба вставляется в фитинг до упора, после чего производится обжим пресс-клещами. Это обеспечивает герметичное и долговечное соединение, не требующее обслуживания в процессе эксплуатации.

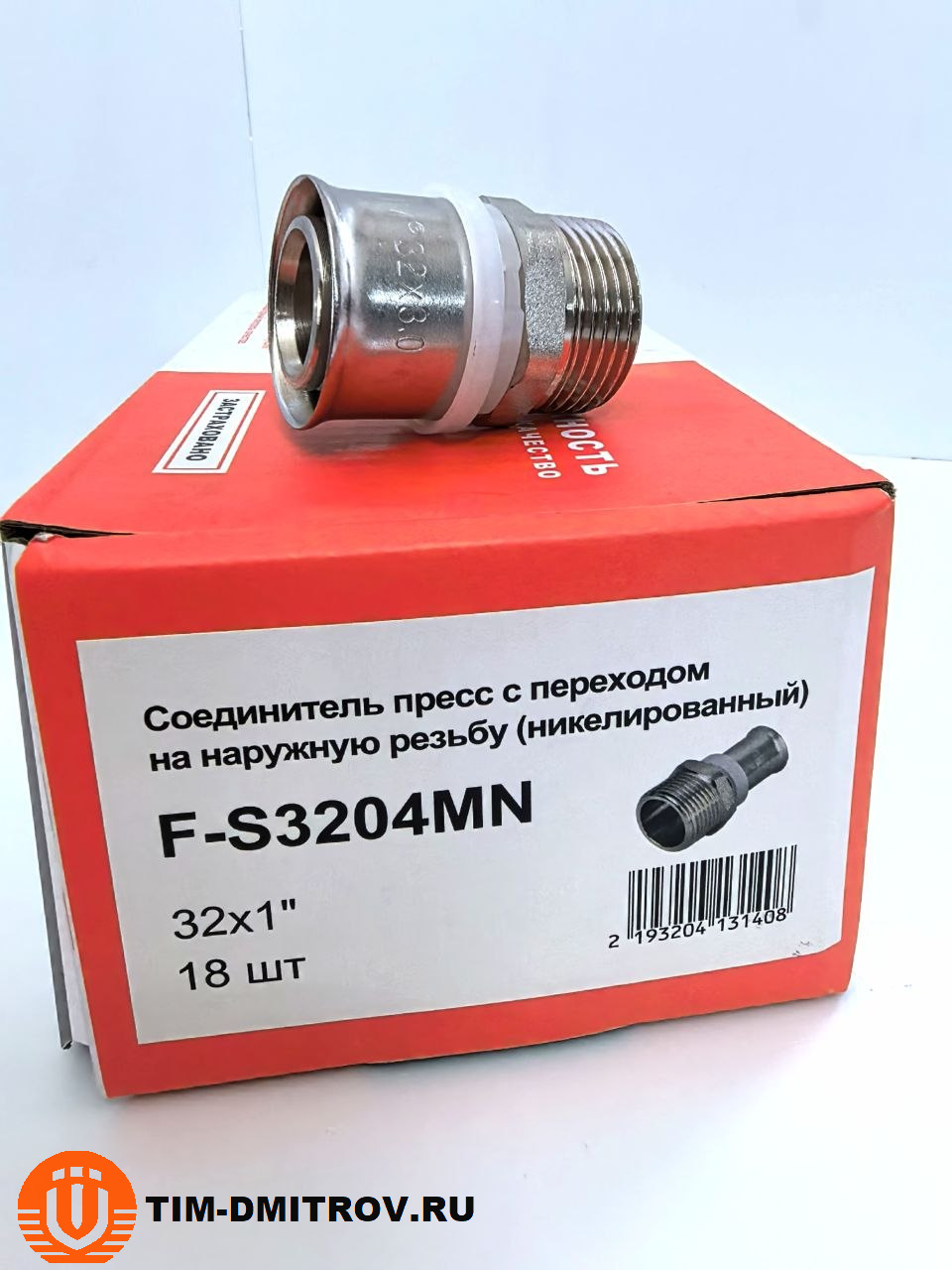

Комплектация и упаковка
Базовая единица: шт. 1
Преимущества
Надежность: неразъемное соединение, устойчивое к вибрациям и перепадам температур.
Простота монтажа: быстрый и безопасный монтаж без сварки и пайки.
Долговечность: коррозионно-стойкие материалы (никелированная латунь, нержавеющая сталь, EPDM) обеспечивают длительный срок службы.
Универсальность: подходит для различных типов труб (металлопластиковые, PEX) и рабочих сред.
Эстетичность: никелированное покрытие придает изделию аккуратный внешний вид.
Фитинг сочетает в себе пресс-соединение для трубы и резьбовую часть для быстрого перехода на оборудование, обеспечивая высокую герметичность и долговечность монтажа без использования сварки или пайки.
Ключевые характеристики
Артикул F-S3204MN
Производитель TIM (Инженерная сантехника)
Тип изделия Муфта резьбовая переходная (пресс-фитинг)
Присоединение Пресс / внутренняя резьба
Диаметр трубы 32 мм
Резьба 1″ (дюйм), внутренняя, трубная цилиндрическая по ГОСТ 6357
Материал корпуса Латунь, никелированная
Материал пресс-гильзы
Нержавеющая сталь
Материал уплотнений EPDM (этилен-пропиленовый каучук)
Максимальное рабочее давление PN10 (10 бар) или до PN16 (16 бар) в зависимости от модели и системы
Максимальная рабочая температура до +115 °C
Рабочая среда вода, воздух, водно-гликолевые растворы
Примечание: точные значения давления и температуры могут варьироваться в зависимости от условий эксплуатации и производителя труб.
Конструкция и материалы
Корпус фитинга изготовлен из высококачественной кованой латуни марки CW617N, которая обеспечивает прочность и устойчивость к коррозии. Никелированное покрытие придает изделию эстетичный вид и дополнительную защиту от внешних воздействий.
В состав конструкции входят:
Корпус из никелированной латуни.
Пресс-гильза из нержавеющей стали AISI 304, которая равномерно обжимает трубу при монтаже.
Уплотнительные кольца из EPDM-резины, сохраняющие эластичность при перепадах температур.
Фиксатор из нейлона для предотвращения случайного смещения элементов (характерно для некоторых моделей).
Применение
Фитинг используется в системах:
Холодного и горячего водоснабжения.
Отопления (включая подключение радиаторов).
Теплых полов.
Технологических трубопроводов с неагрессивными к латуни и EPDM средами.
Особенности монтажа
Монтаж пресс-фитинга требует использования специального пресс-инструмента с матрицами стандарта TH (или аналогичного профиля "ТН"). Процесс установки прост и надежен: труба вставляется в фитинг до упора, после чего производится обжим пресс-клещами. Это обеспечивает герметичное и долговечное соединение, не требующее обслуживания в процессе эксплуатации.
Комплектация и упаковка
Базовая единица: шт. 1
Преимущества
Надежность: неразъемное соединение, устойчивое к вибрациям и перепадам температур.
Простота монтажа: быстрый и безопасный монтаж без сварки и пайки.
Долговечность: коррозионно-стойкие материалы (никелированная латунь, нержавеющая сталь, EPDM) обеспечивают длительный срок службы.
Универсальность: подходит для различных типов труб (металлопластиковые, PEX) и рабочих сред.
Эстетичность: никелированное покрытие придает изделию аккуратный внешний вид.
