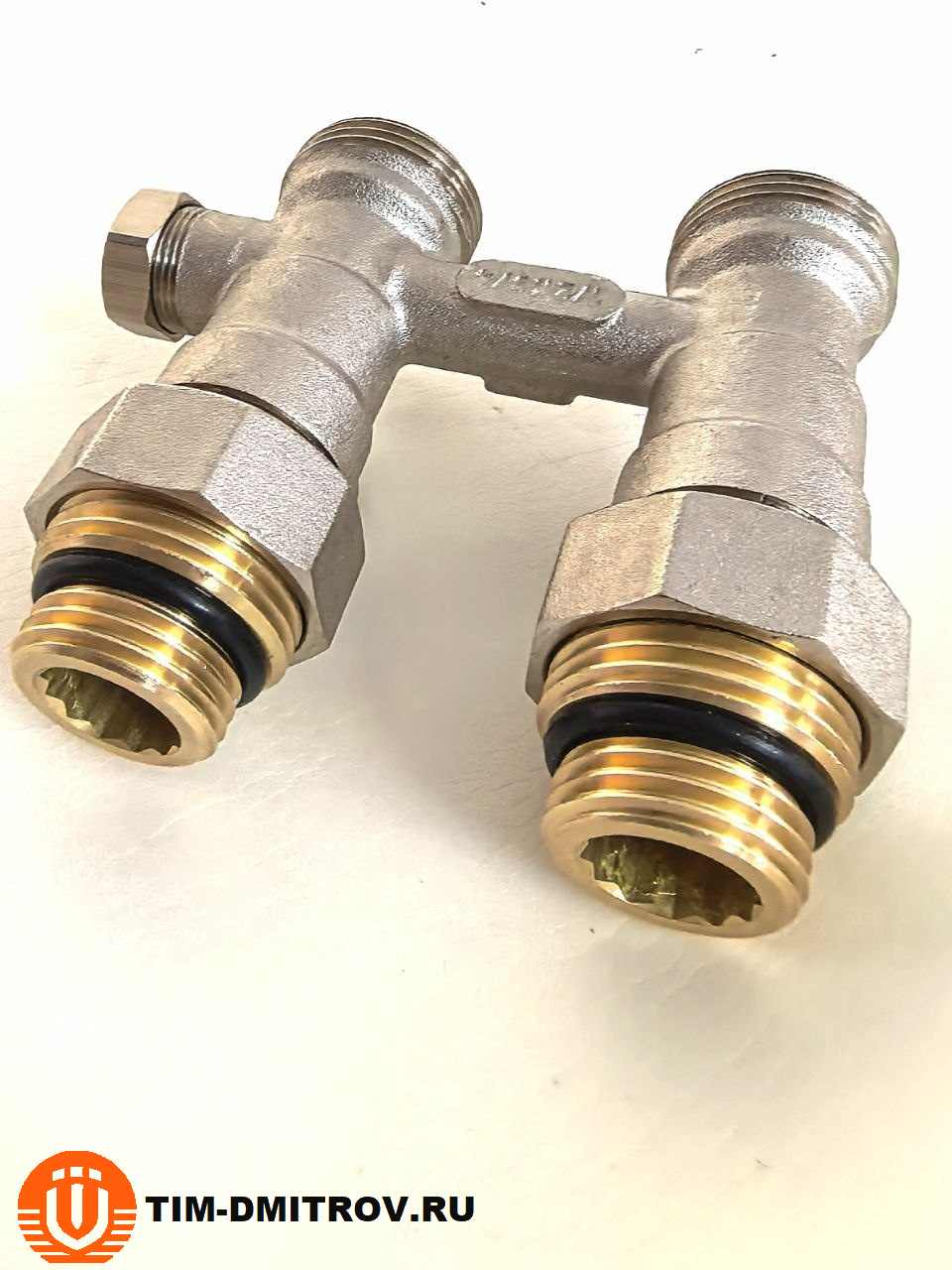

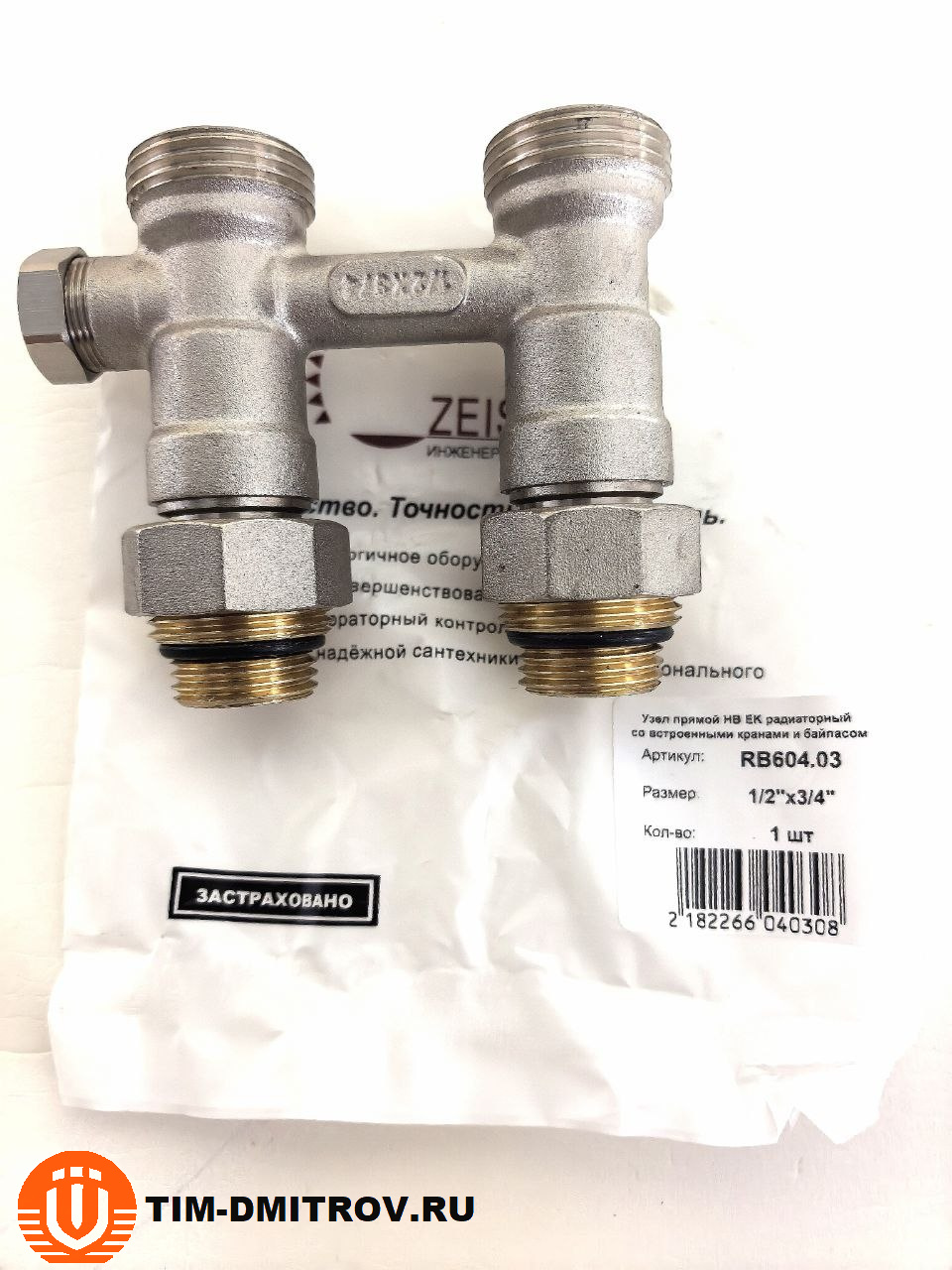

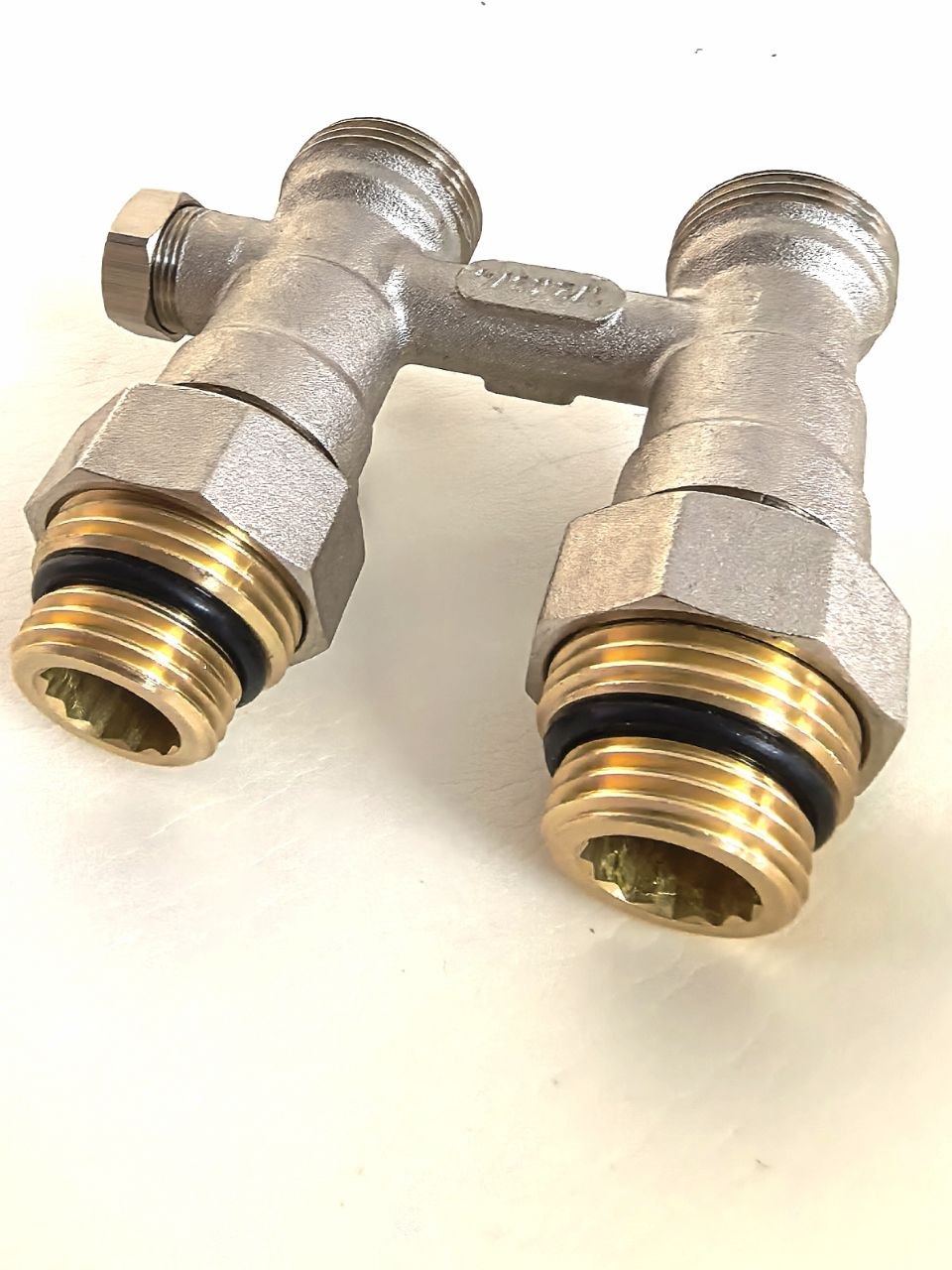

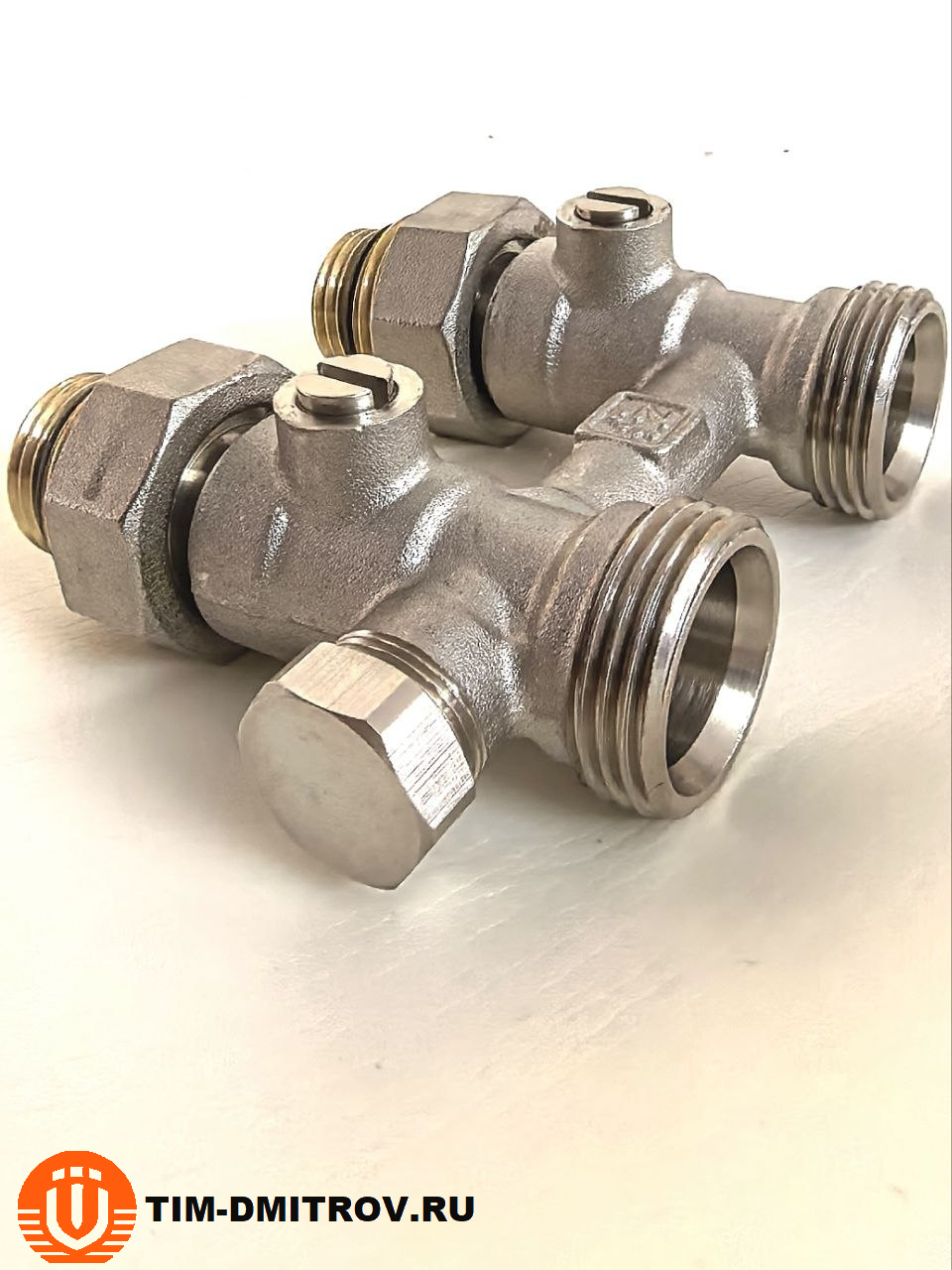

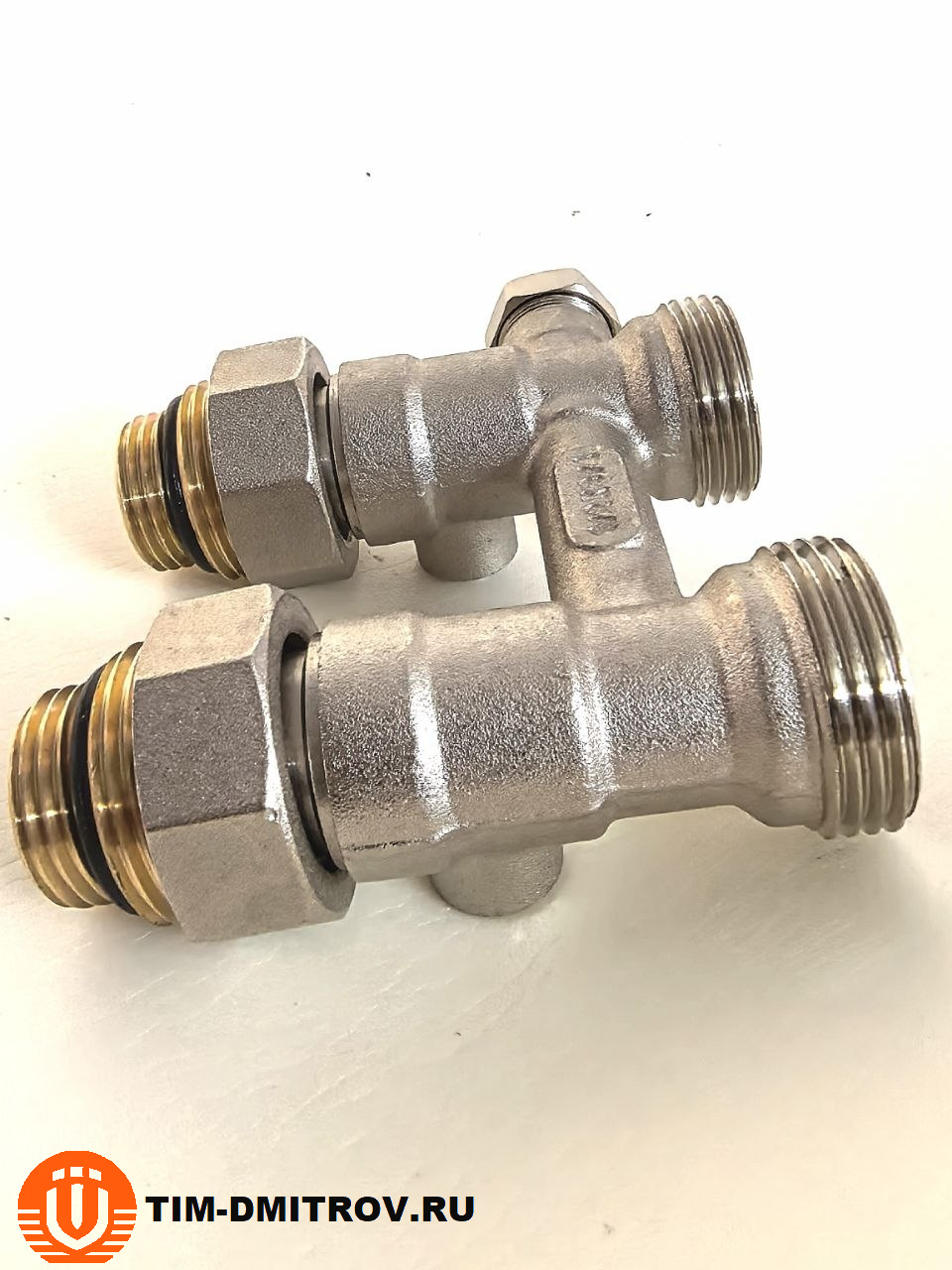

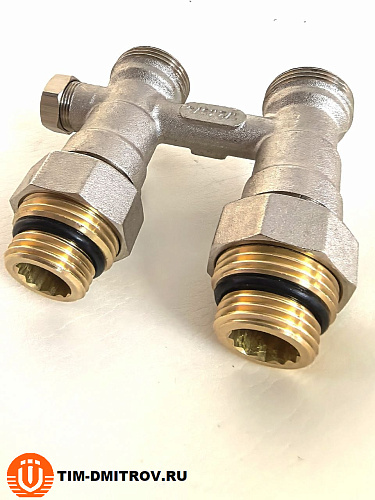

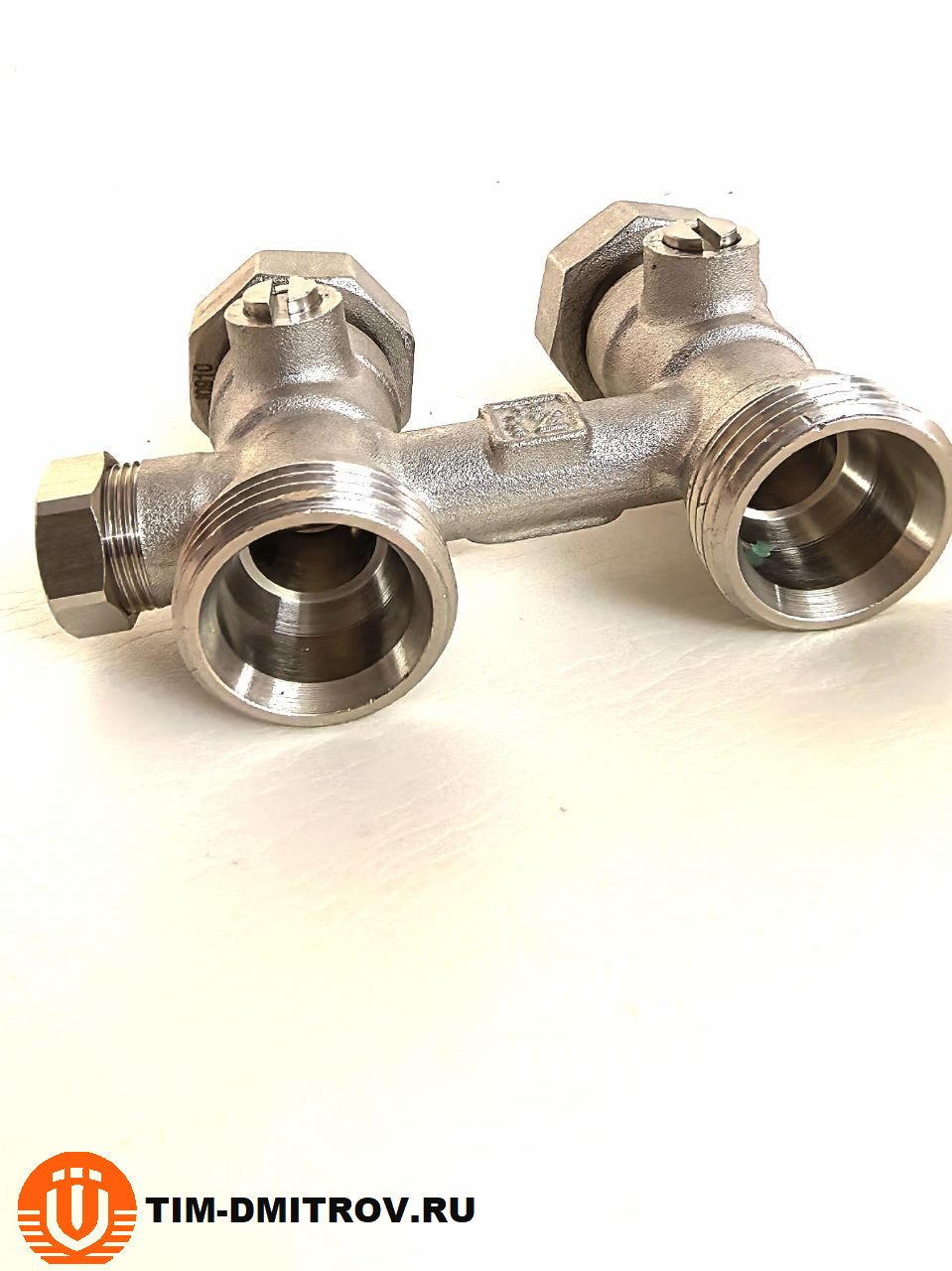

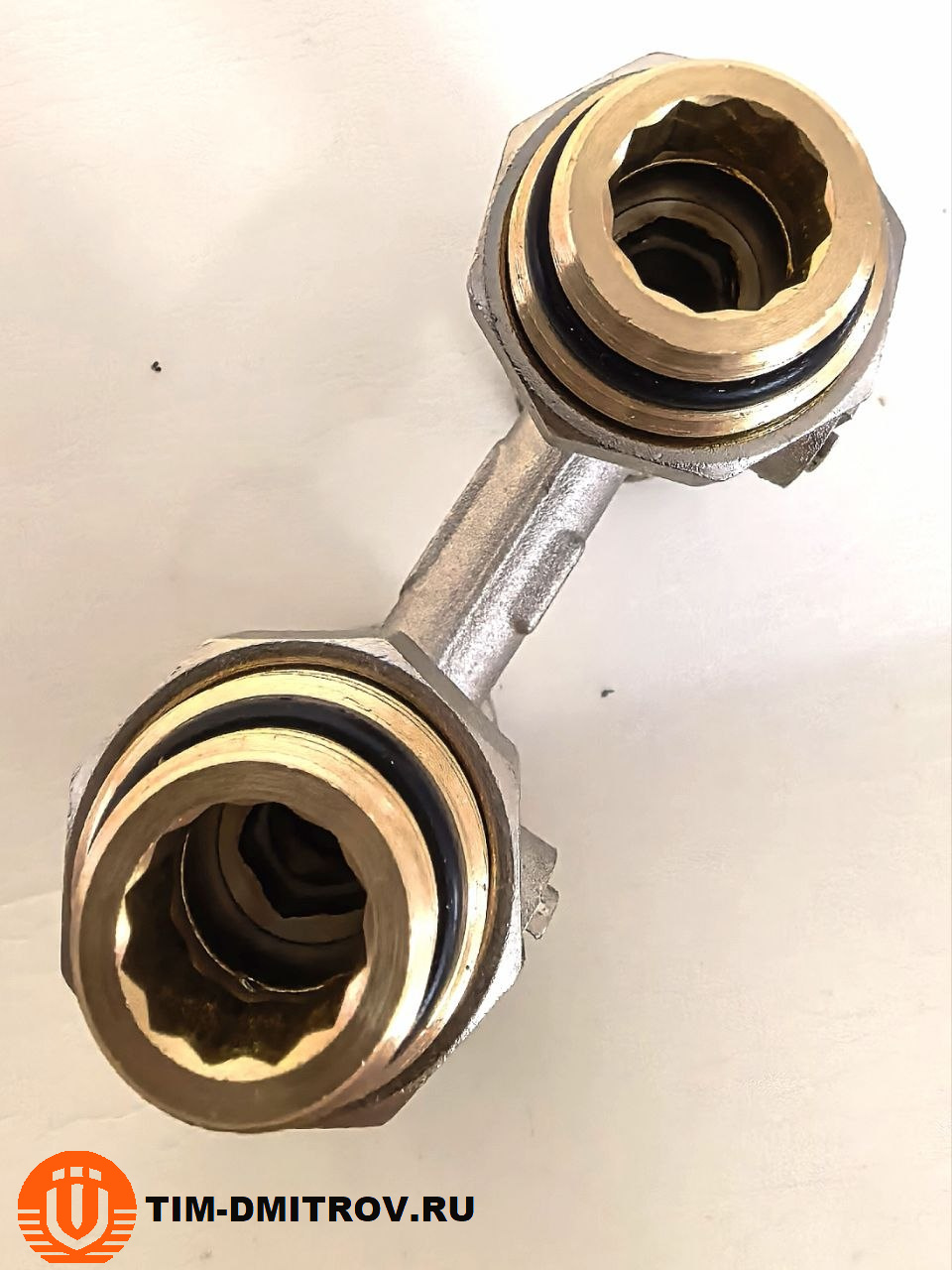

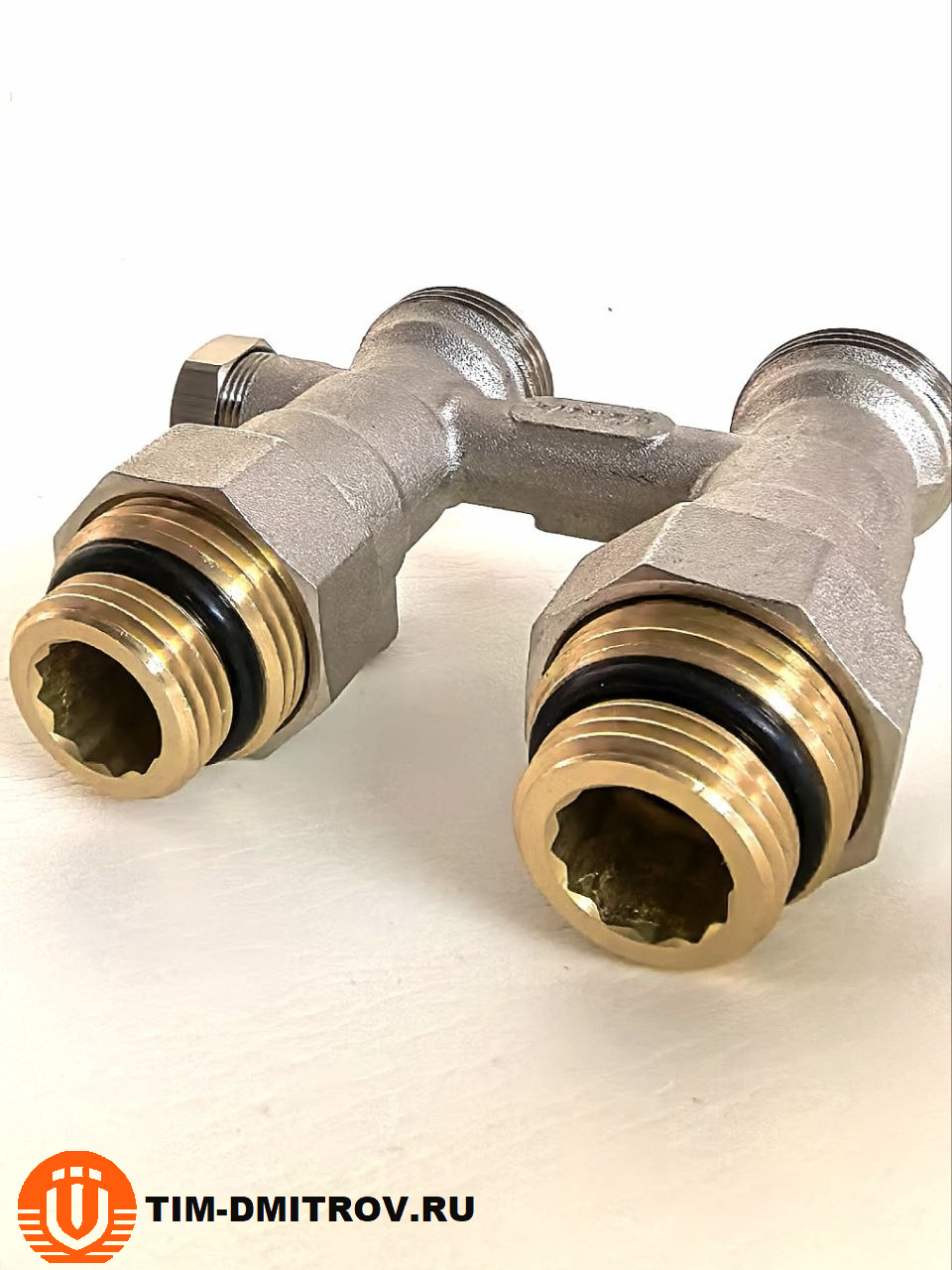

Узел TIM RB604.03 предназначен для однотрубных систем отопления жилых и коммерческих помещений. Он позволяет подключать радиатор к стояку или магистрали без разрыва основного циркуляционного кольца, обеспечивая простую регулировку и сервисное обслуживание батареи без остановки всей системы.
Ключевые особенности
-
Встроенный байпас – теплоноситель продолжает циркулировать по стояку, даже если кран на радиаторе полностью перекрыт. Соседи и система в целом не страдают.
-

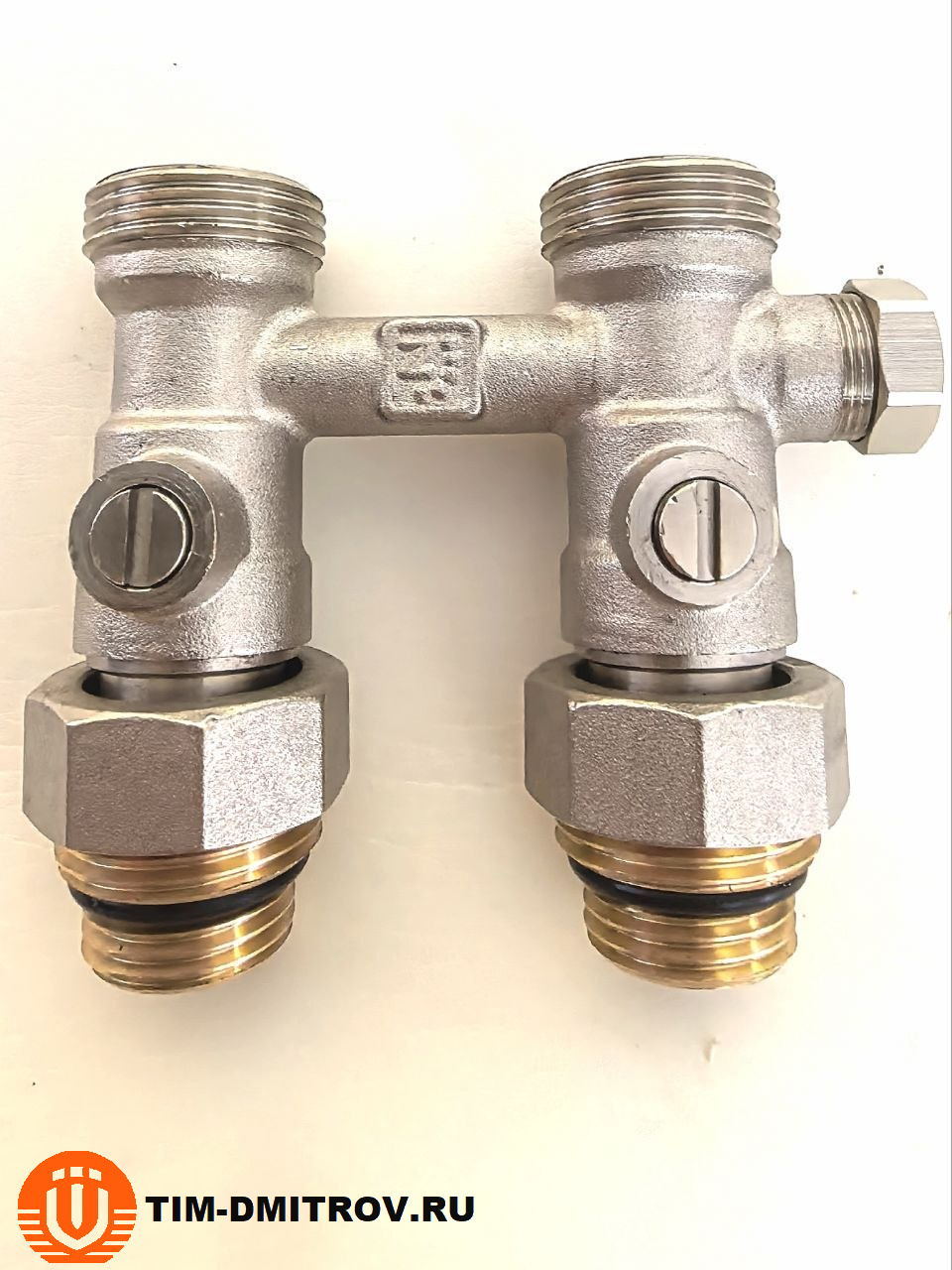

Два запорно-регулирующих крана – полное отсечение радиатора для снятия или ремонта. Плавная регулировка потока (теплоотдачи).
-
Американки (накидные гайки) в комплекте – быстрое и герметичное присоединение к радиатору без скручивания труб.
-

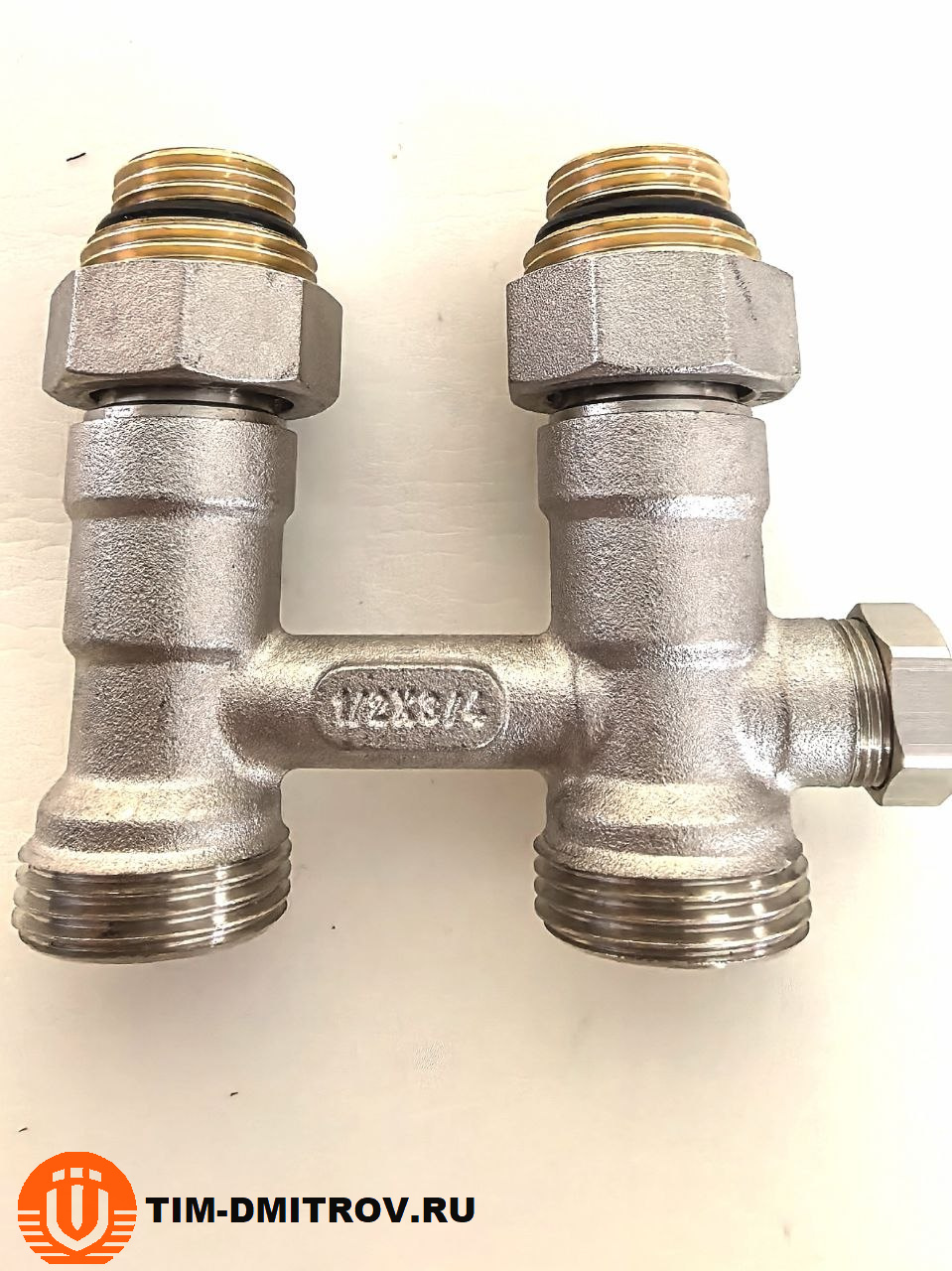

Резьба подключения: 1/2" (внутренняя) к стояку и байпасу, 3/4" Е (наружная) к радиатору.
-
Осевое расстояние байпаса: стандартное – 50 мм (подходит для большинства однотрубных систем).
-
Кран Маевского – отсутствует (узел поставляется без него, что позволяет установить любой удобный воздухоотводчик отдельно).
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | TIM RB604.03 |
| Тип узла | Прямой (вертикальный подвод к радиатору снизу) |
| Присоединение к стояку/байпасу | 1/2" (внутр. резьба) |
| Присоединение к радиатору | 3/4" (наруж. резьба) + американка |
| Межосевое расстояние байпаса | 50 мм |
| Материал корпуса | Латунь (никелированная) |
| Макс. рабочая температура | до +110°C |
| Макс. рабочее давление | 10 бар |
| Страна бренда | ТМ TIM (Европа/Турция) |

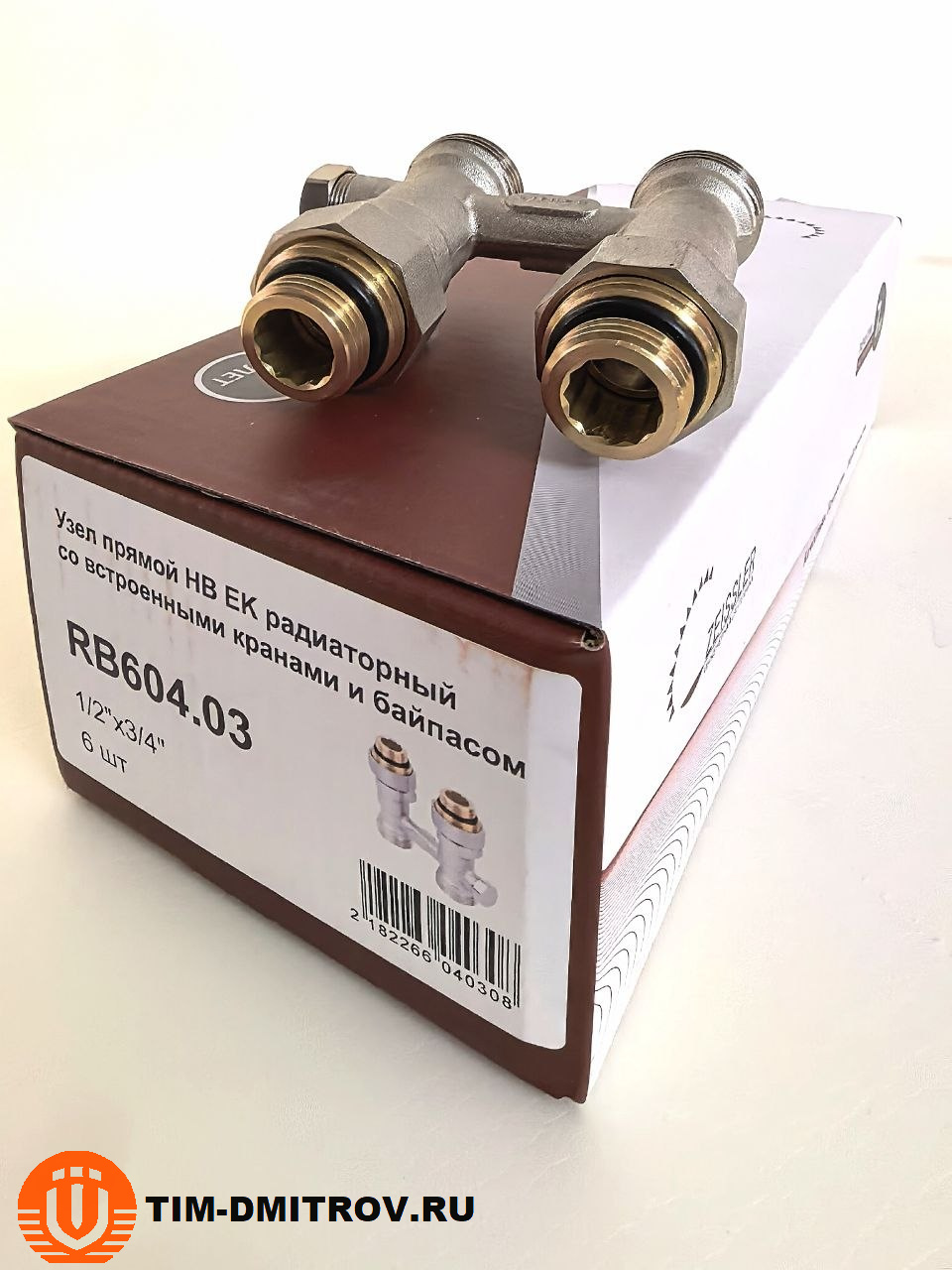

Комплектация
-
Узел нижнего подключения (сборный, с байпасом и двумя кранами);
-
Накидные гайки (американки) 3/4" – 2 шт;
-
Уплотнительные прокладки;
-
Заглушки (при необходимости – уточняйте).
Для каких радиаторов подходит?
- Биметаллические
- Алюминиевые
- Стальные панельные (с нижним подключением 3/4")
- Чугунные (через переходники)
Преимущества для покупателя
-
Не нужно отключать стояк при замене или промывке батареи.
-
Экономия тепла – вы регулируете температуру в комнате, а не во всей системе.
-
Удобный монтаж – американки позволяют снять радиатор руками даже спустя годы.
-
Надежность – латунный корпус не ржавеет и не «прикипает».
Важно!
-
Узел прямой – предназначен для подачи/обратки снизу вертикально (стояк проходит рядом с радиатором). Не путайте с угловым (для подвода из пола).
-
Кран Маевского приобретается отдельно – ставьте любой на свободное верхнее отверстие радиатора.
Рекомендации по монтажу
-
Узел монтируется на входе и выходе радиатора (если радиатор имеет два нижних отверстия – на оба).
-
Для однотрубной системы байпас НЕ перекрывать никогда.
-
Перед затяжкой американок используйте силиконовую или паронитовую прокладку (полимерные прокладки обычно уже в комплекте).
-
Уплотнение резьб 1/2" – лён с пастой или ФУМ-лента (по требованию системы).
