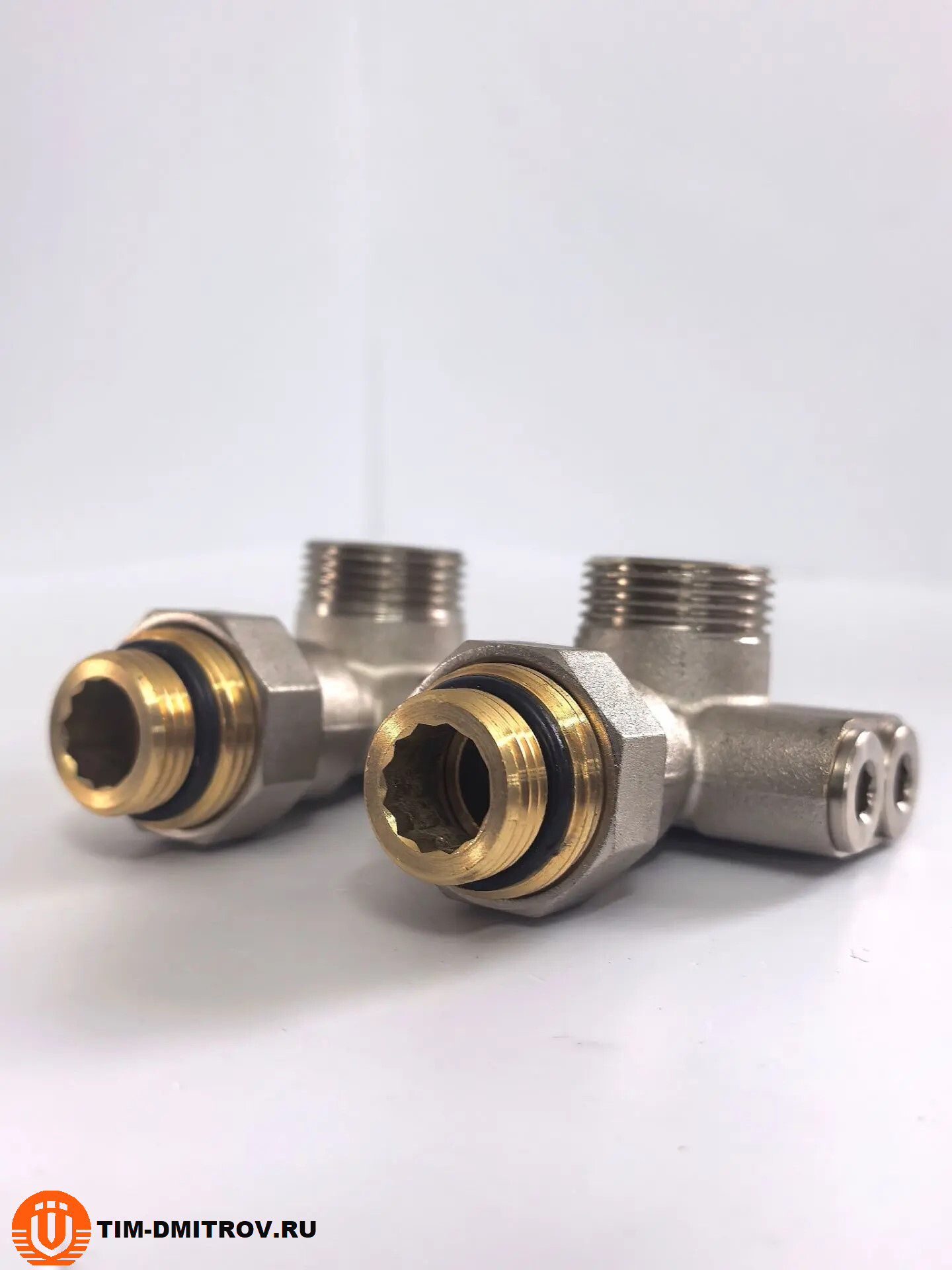

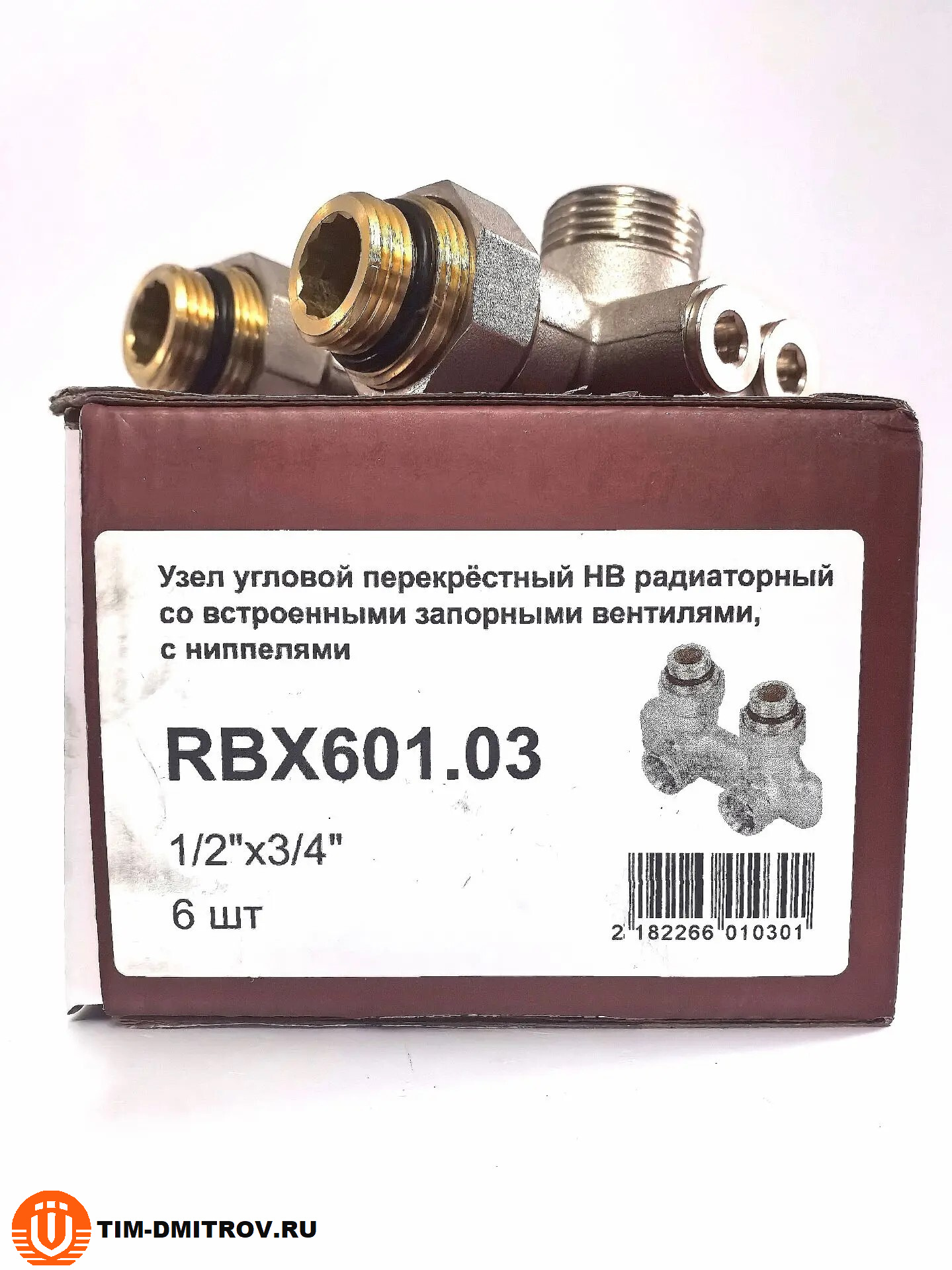

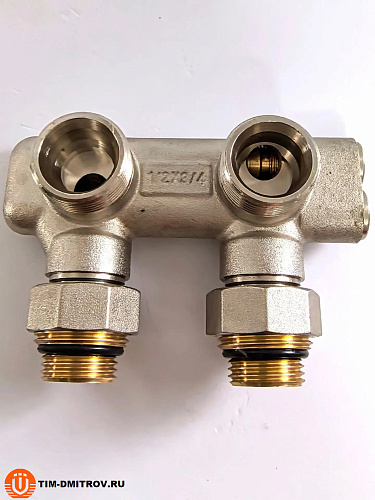

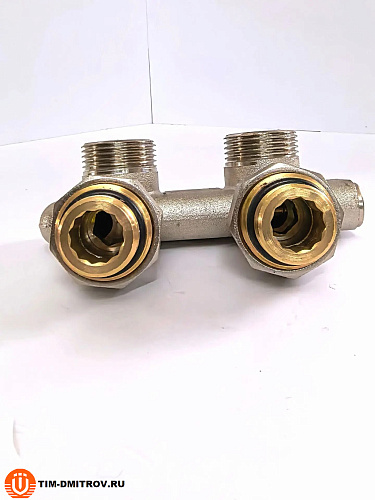

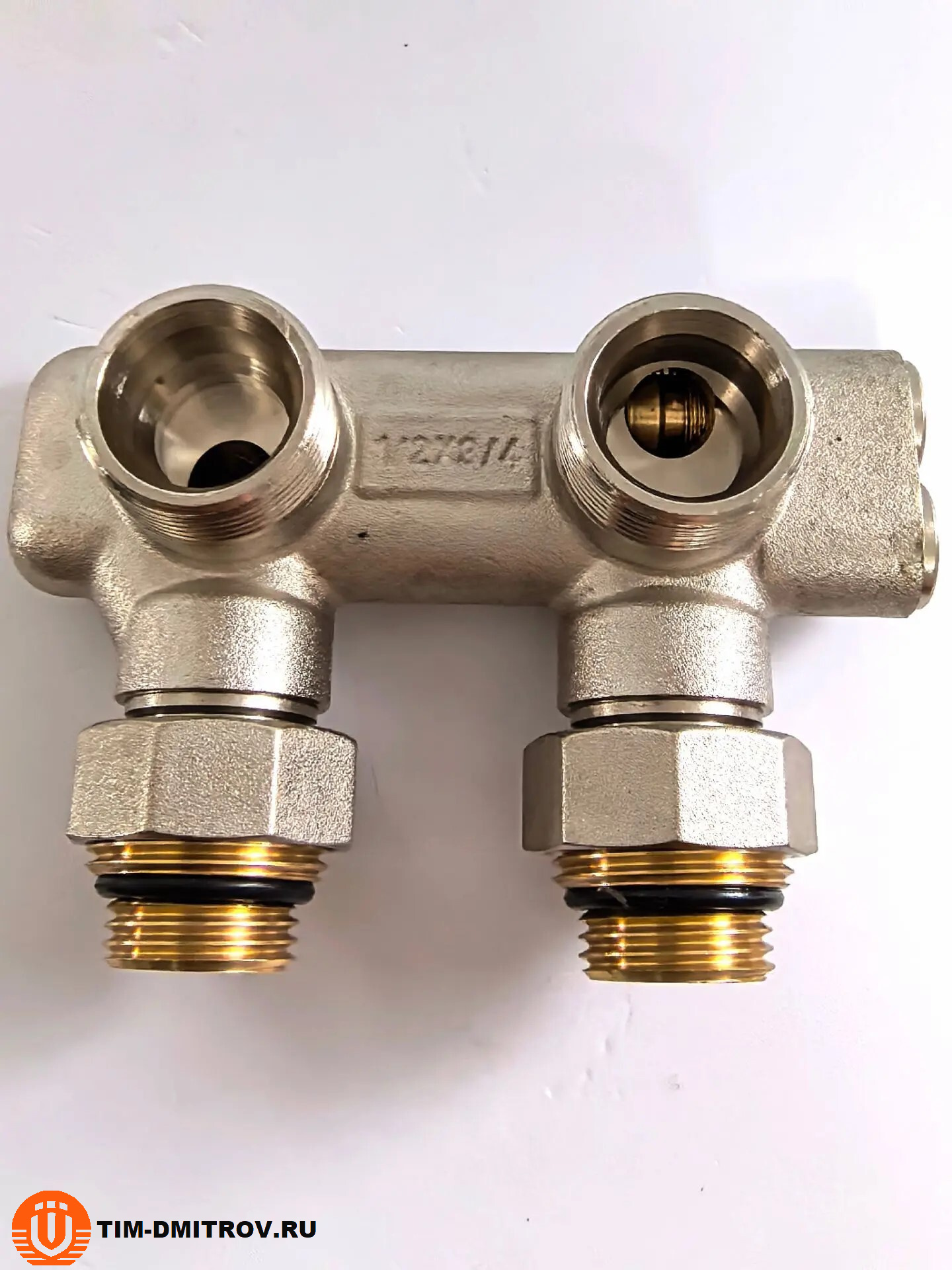

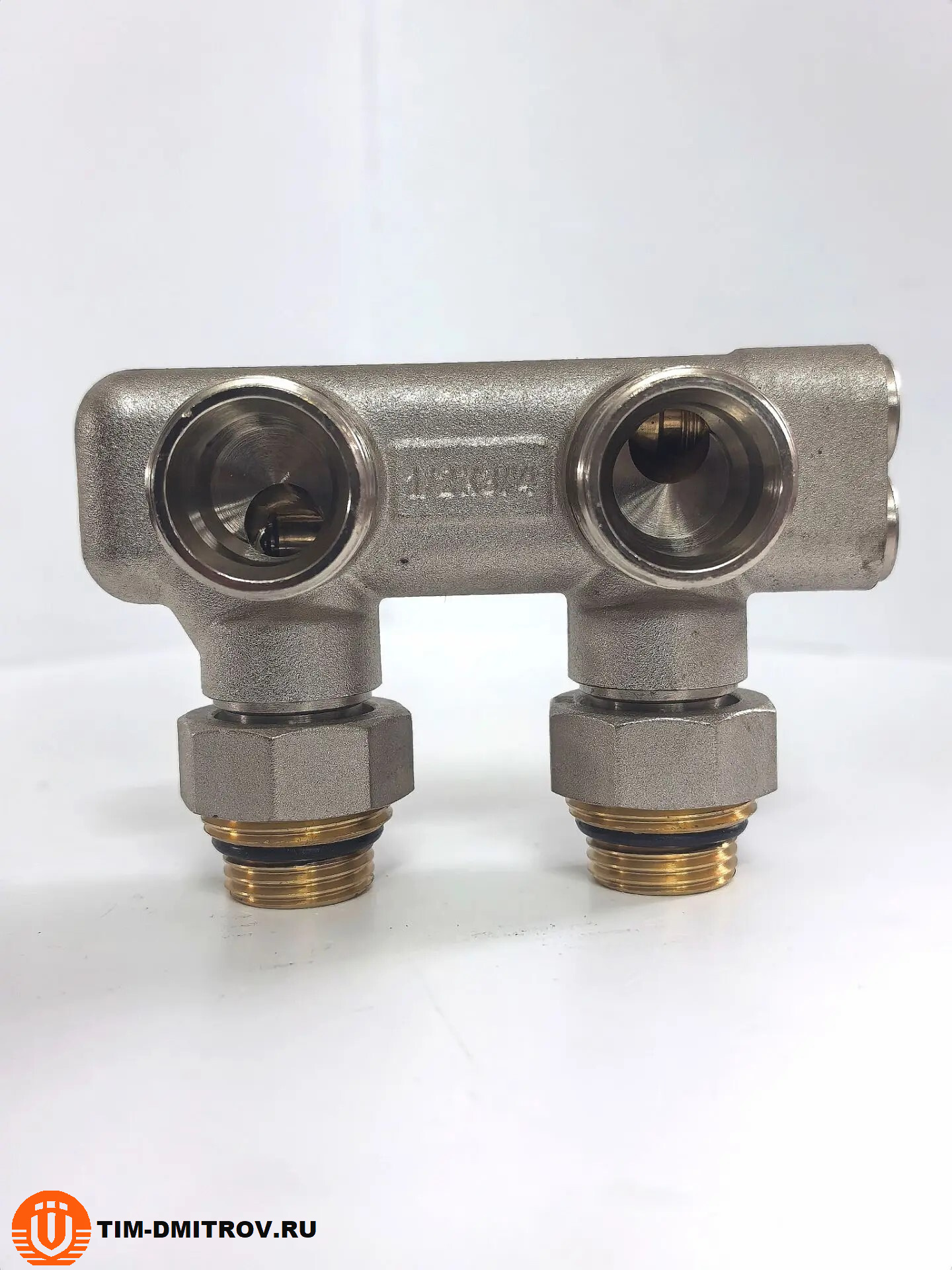

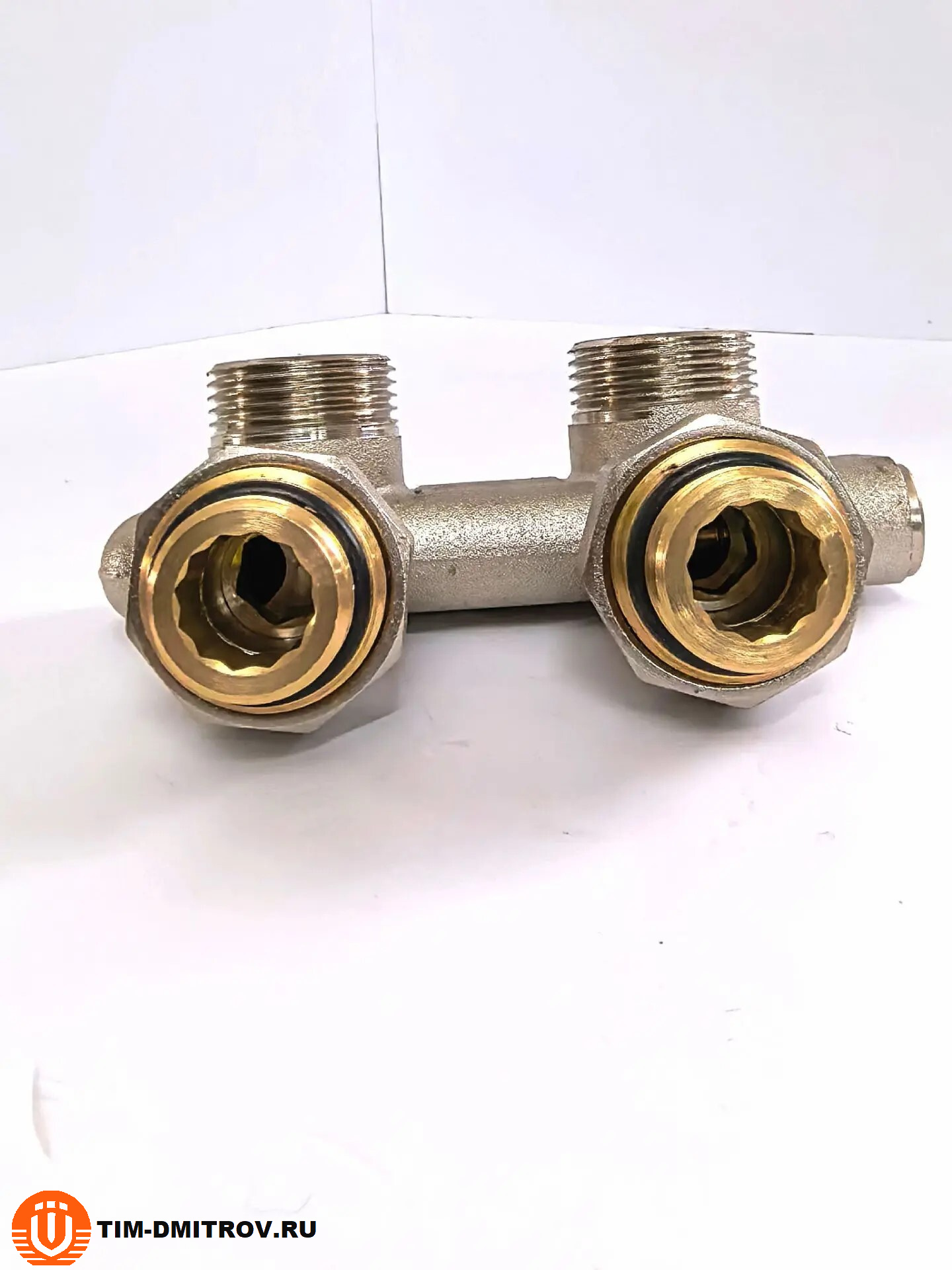

Угловой перекрёстный Н-образный радиаторный узел со встроенными запорными вентилями, с ниппелями 1/2"×3/4"E, RBX601.03
Решение проблемы обратной подводки труб с двойной функцией отключения
Общее описание
Данный узел представляет собой угловой перекрёстный Н-образный соединительный комплект для радиаторов, предназначенный для стальных панельных радиаторов с нижним подключением в двухтрубных системах отопления. Основная область применения — ситуации, когда подводящие и обратные трубопроводы, выведенные из стены, оказываются подключёнными зеркально относительно патрубков радиатора. Перекрёстная внутренняя конфигурация каналов автоматически корректирует направление потока, обеспечивая правильное подключение без переделки трубопроводов.
В корпус узла встроены два запорных вентиля, позволяющие отключить радиатор от системы без слива теплоносителя — для проведения ремонта или замены. В комплект входят переходные ниппели 1/2"×3/4"E, обеспечивающие переход с резьбы радиатора 1/2" (внутренняя) на евроконус 3/4" со стороны трубопровода.
Технические характеристики
-
Модель RBX601.03
-
Присоединительные размеры 1/2" × 3/4"E
-
Максимальное рабочее давление 10 бар
-
Максимальная рабочая температура +110 °C
-
Межосевое расстояние 50 мм
-
Габаритные размеры (Ш×В) 73,5 × 108 мм
Ключевые особенности
Перекрёстная конфигурация каналов: Внутренние каналы выполнены по перекрёстной схеме — при обратной подводке труб радиатор всё равно работает в правильном направлении потока, без необходимости перепайки или перемонтажа труб.

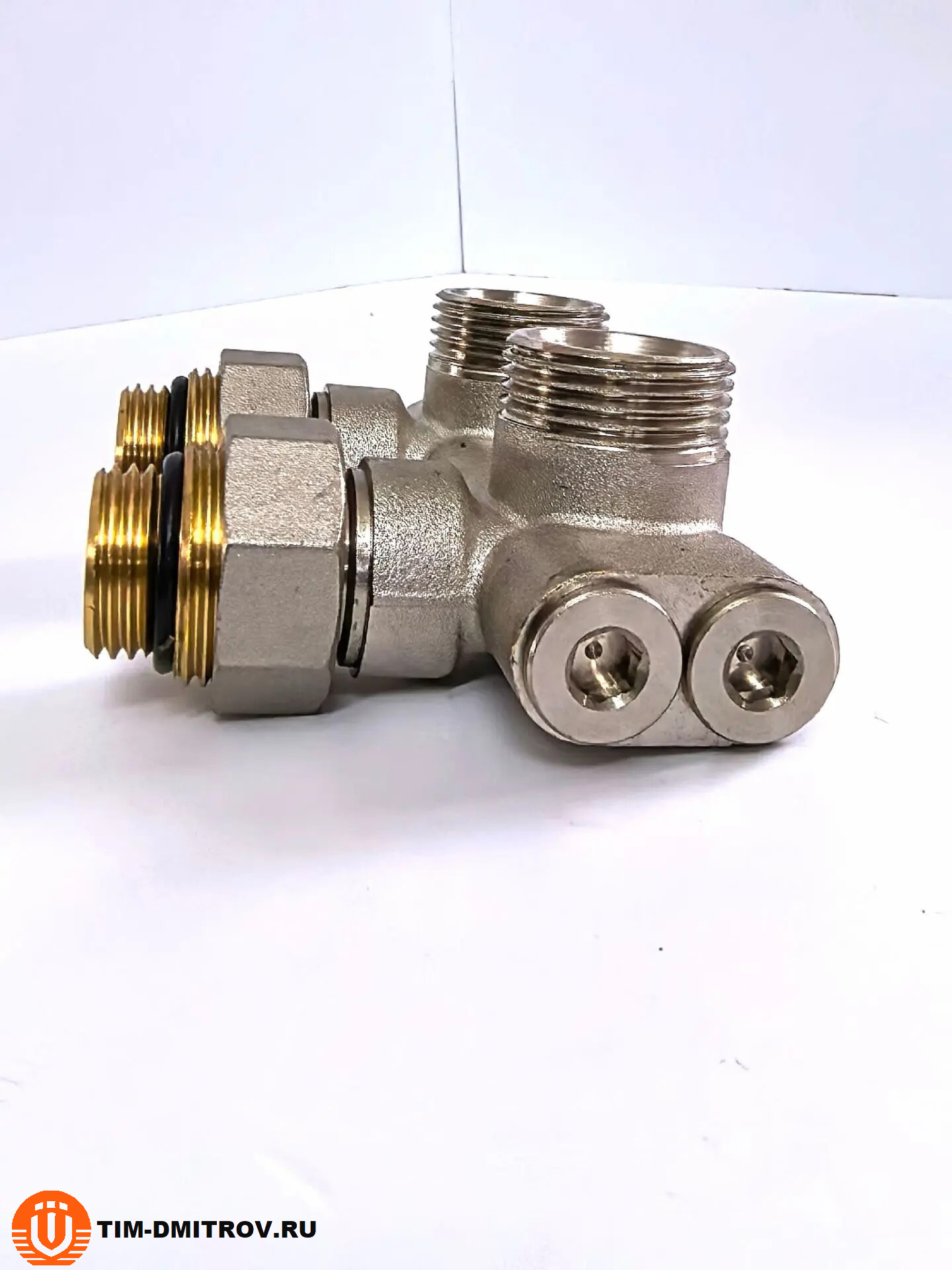

Два встроенных запорных вентиля: Каждый патрубок оснащён ручным запорным вентилем, позволяющим полностью изолировать радиатор от системы. Это даёт возможность независимого обслуживания, замены или демонтажа прибора без отключения всего отопительного контура.

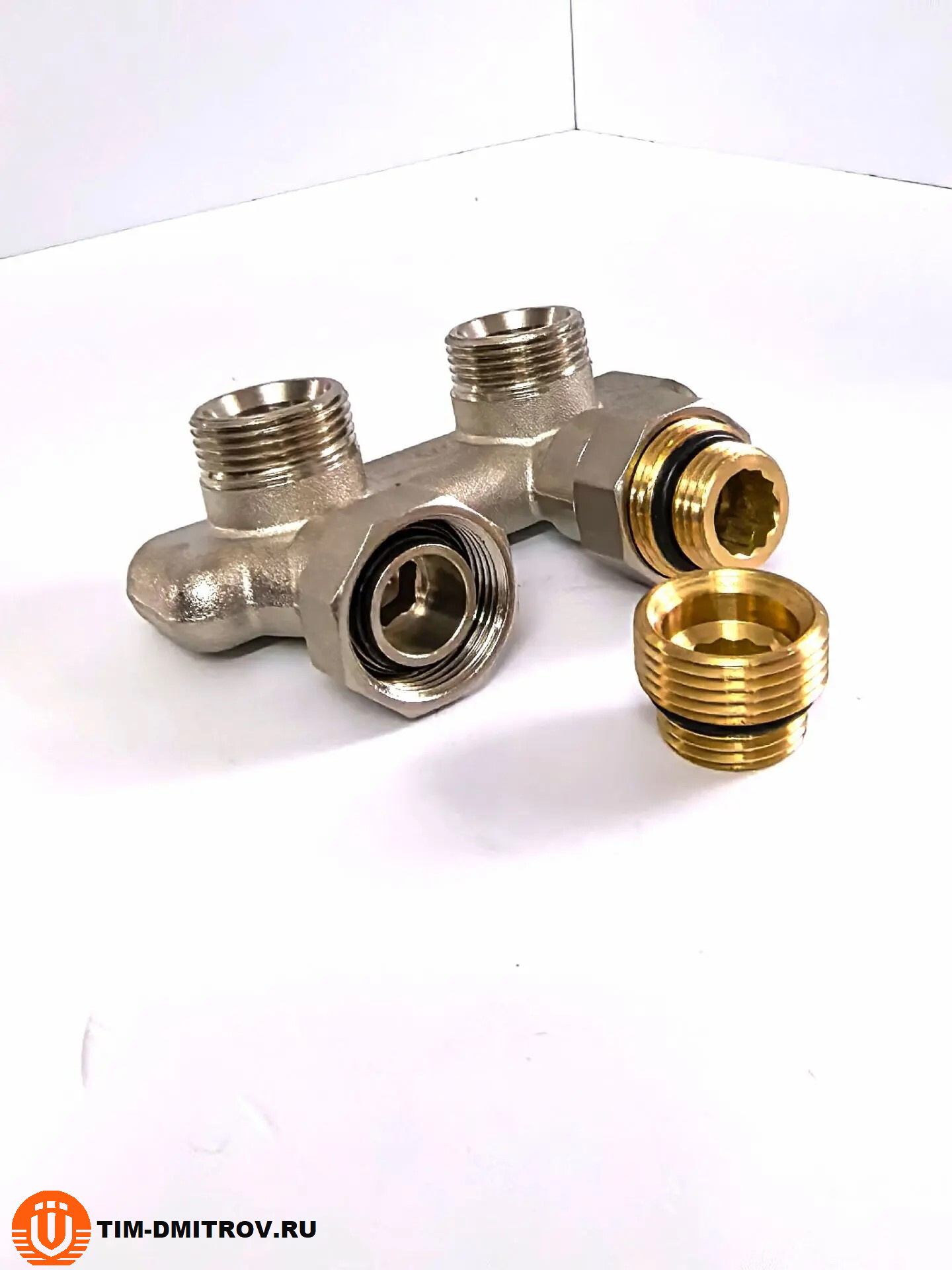

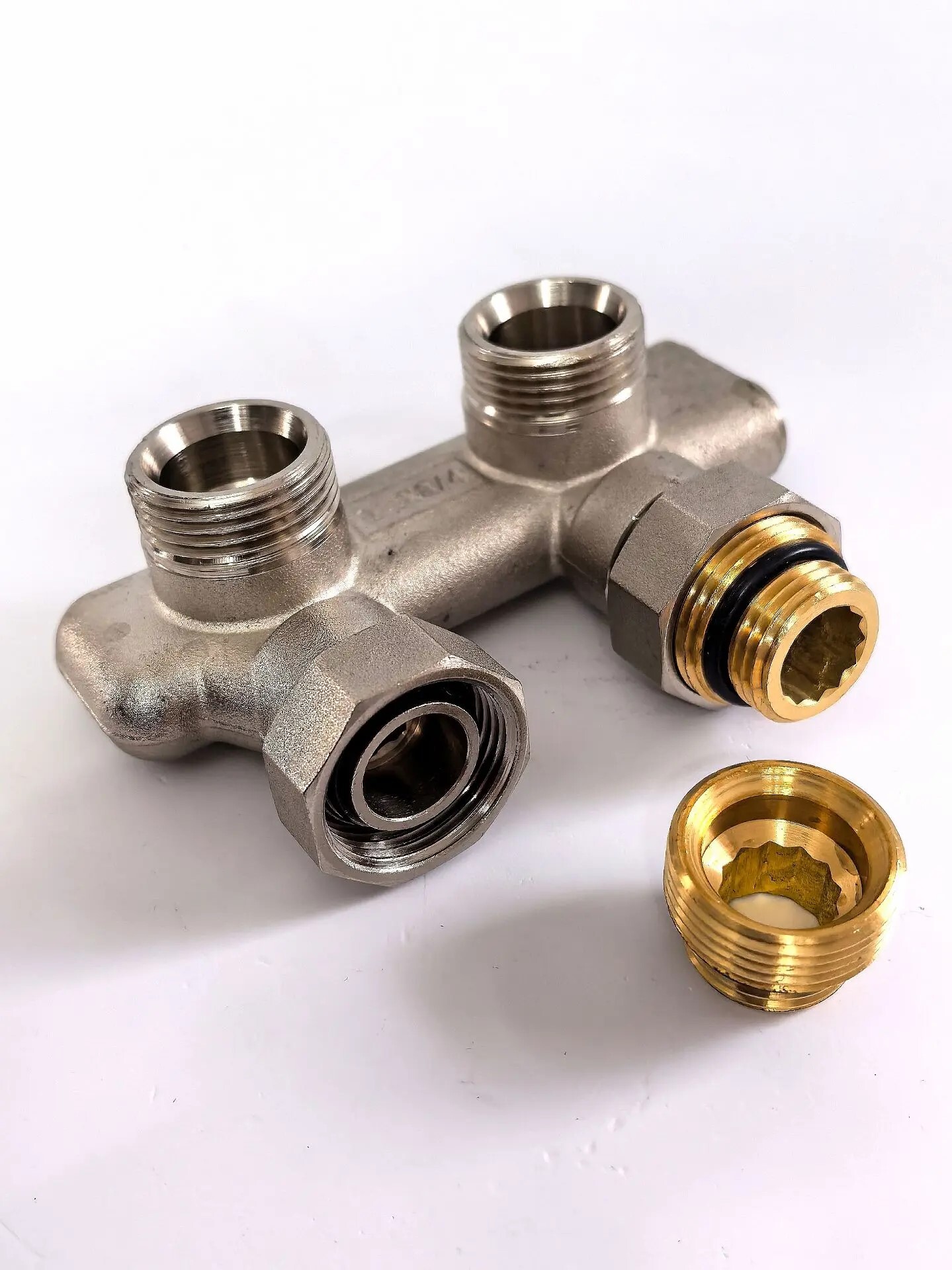

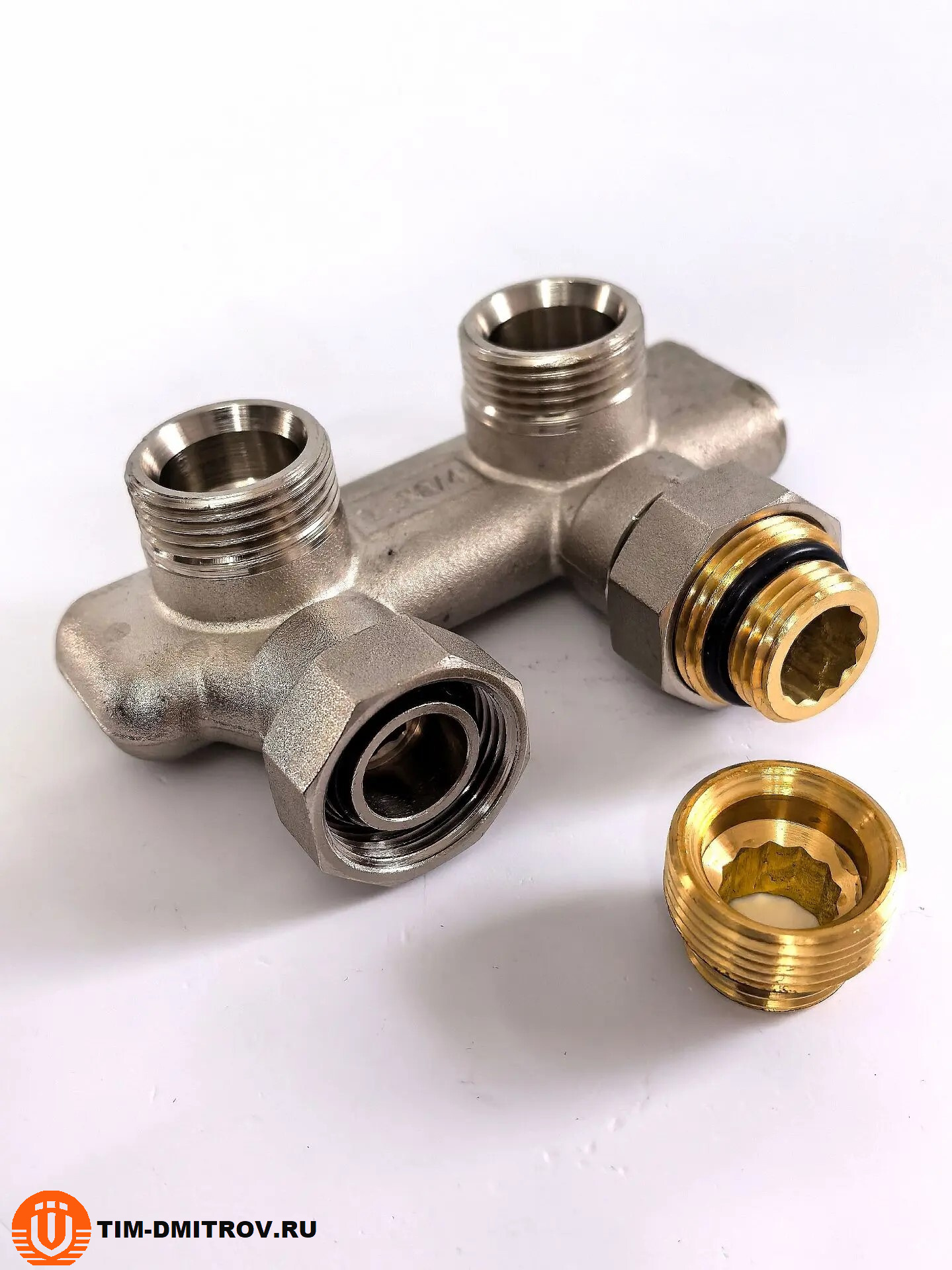

Переходные ниппели в комплекте: Стандартно поставляются ниппели 1/2"×3/4"E, решающие задачу перехода с резьбы радиатора 1/2" на евроконус 3/4" со стороны трубопровода — готово к установке сразу из коробки.

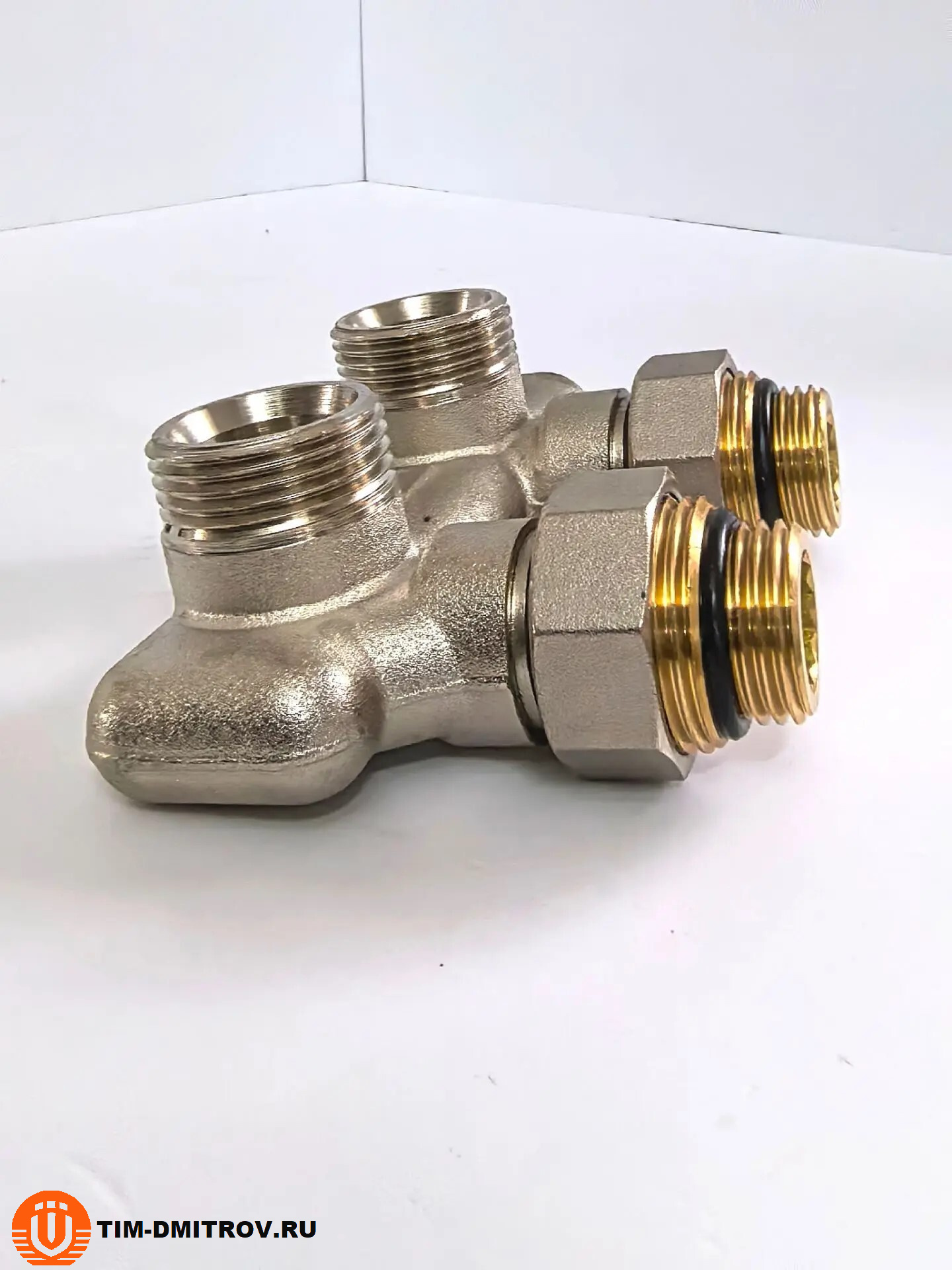

Угловое исполнение: Предназначен для случая, когда трубопроводы выходят из стены перпендикулярно — подключение выполняется под углом к стене, обеспечивая аккуратную прокладку.
Область применения
-
Стальные панельные радиаторы с нижним подключением, межосевое расстояние 50 мм, двухтрубные системы
-
Монтажные ситуации, когда направление подводящих и обратных труб из стены не совпадает с патрубками радиатора
-
Поквартирные системы отопления с необходимостью индивидуального отключения каждого радиатора
Примечания
Перед установкой убедитесь, что резьба радиатора соответствует 1/2", а со стороны трубопровода — евроконус 3/4". Запорные вентили предназначены для изоляции при обслуживании и не рекомендуются для повседневной регулировки расхода теплоносителя.
