Коллекторная группа с расходомерами 1", 3 хода, нерж, без кранов и нак-ков (КВАДРАТ) KDS5003 | TIM Инженерная сантехника

Коллекторная группа  с расходомерами  1", 3 хода, нерж, без кранов и нак-ков (КВАДРАТ) KDS5003
Коллекторная группа с расходомерами 1", 3 хода, нерж, без кранов и нак-ков (КВАДРАТ) KDS5003
В наличии
3 252.72 руб.
-0%
3 252.72 руб.
- +
Артикул: KDS5003
В наличии
3 252.72 руб.
/ шт
3 252.72 руб.
- +
Технический каталог
Производитель - TIM;
Серия - KDS;
Ходов - 3;
Описание

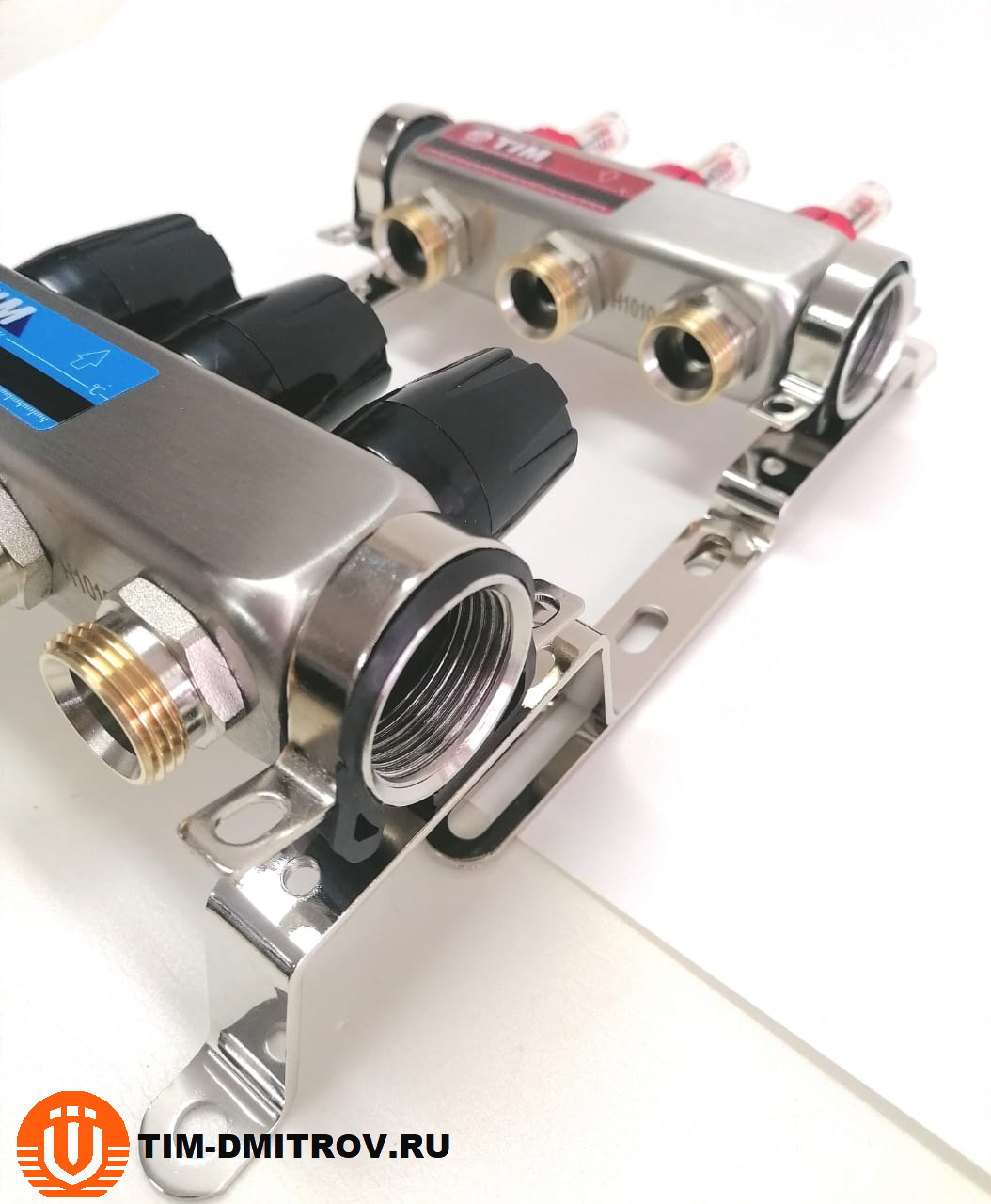

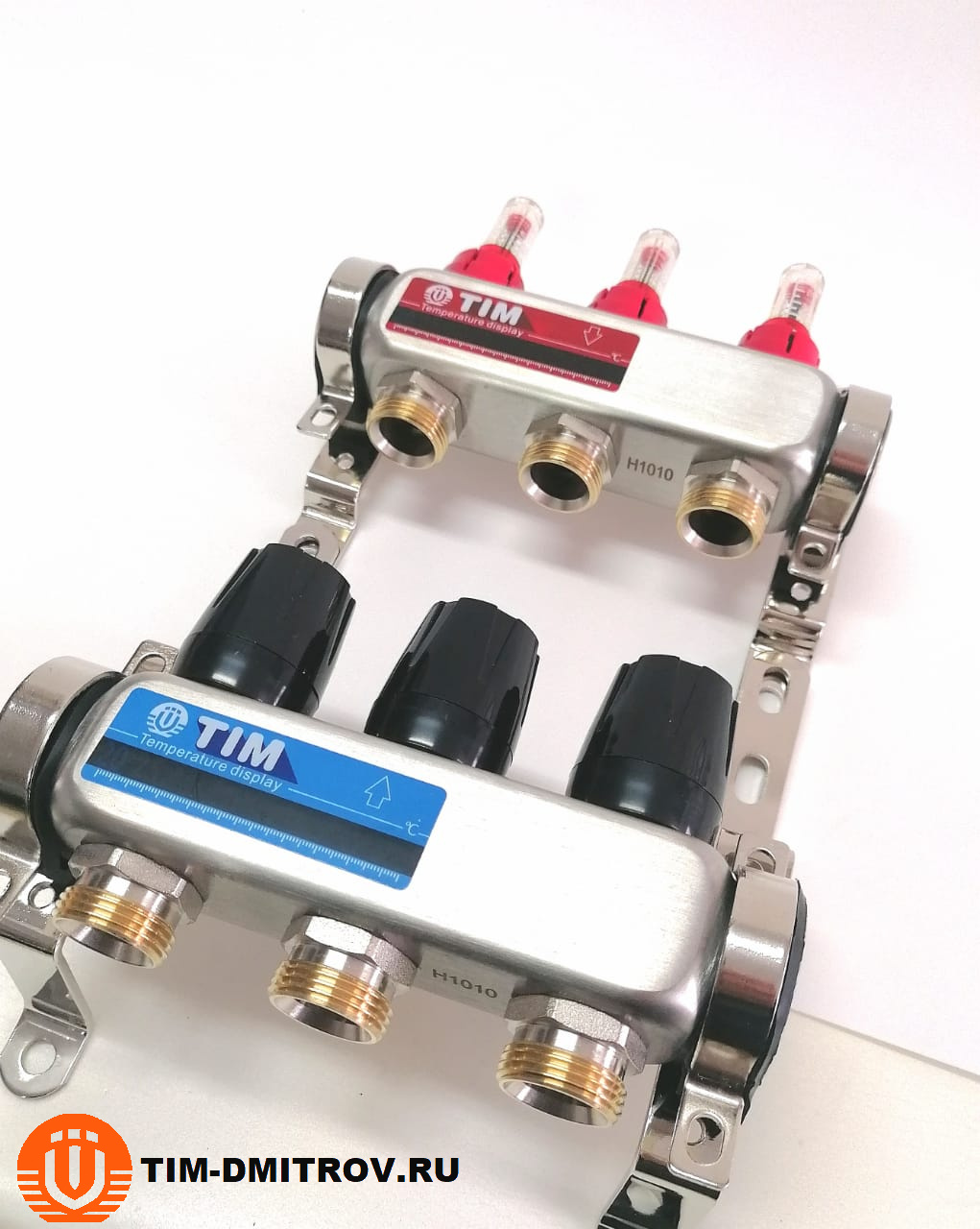

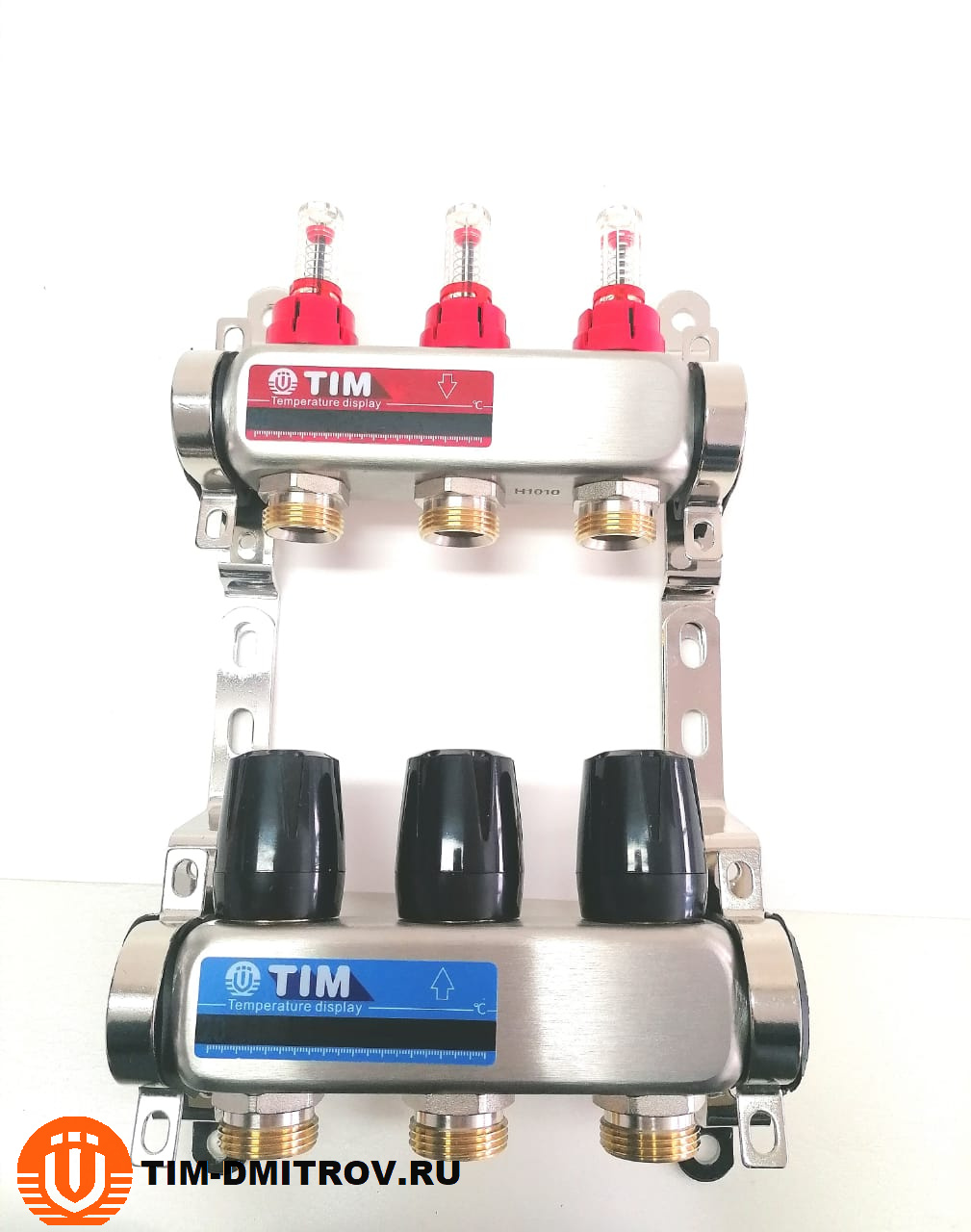

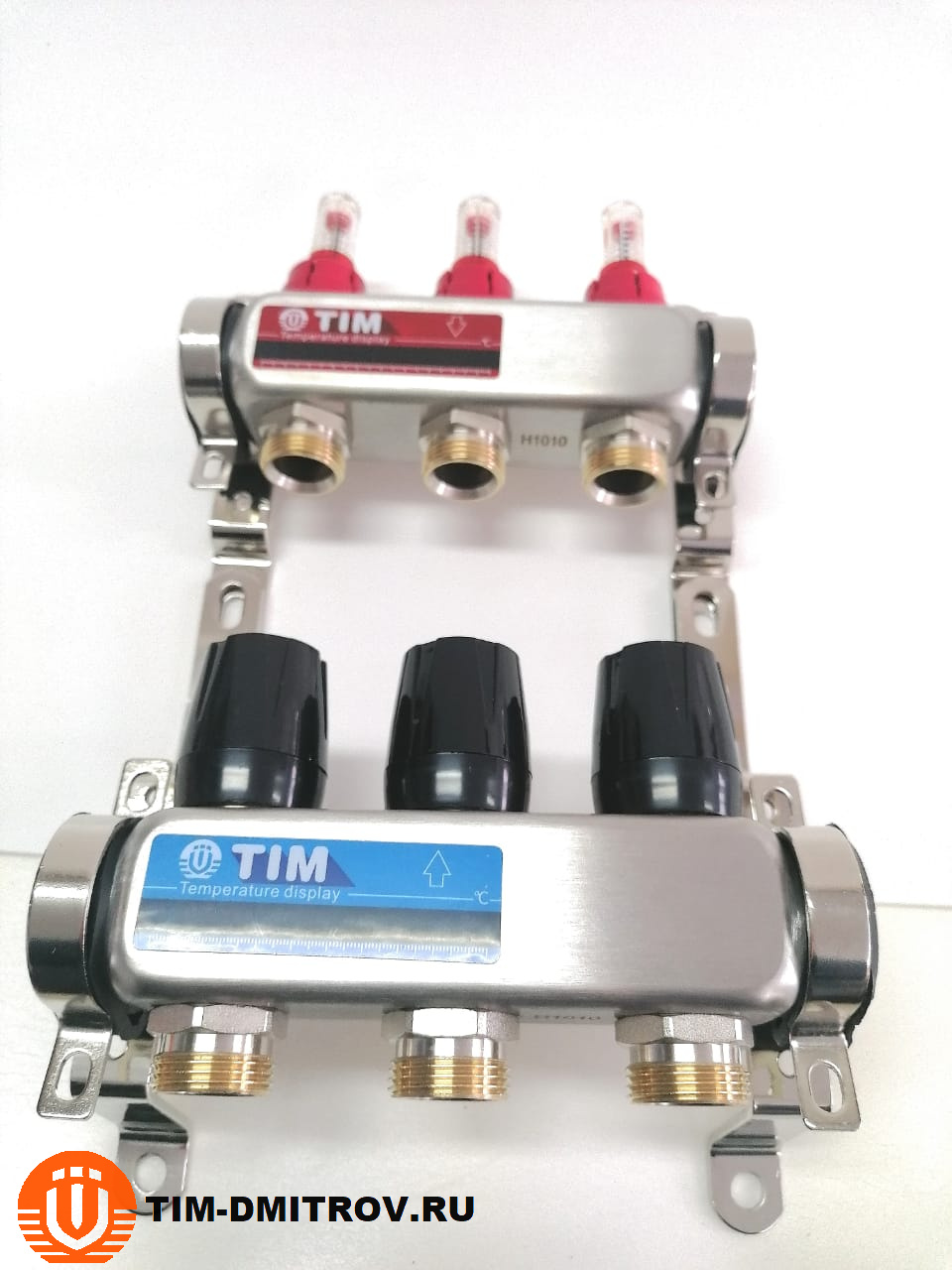

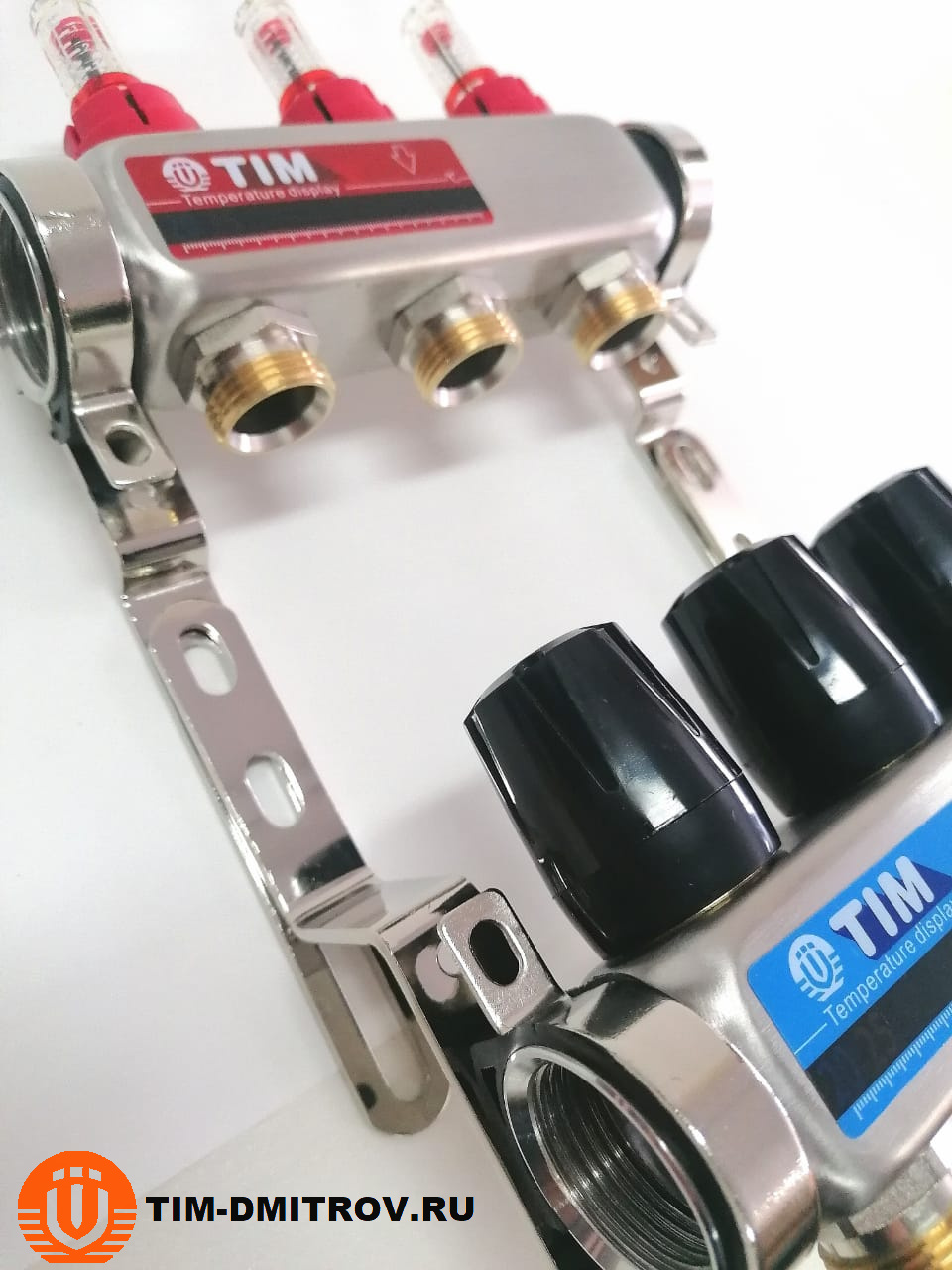

Коллектор c расходомером используются в системах водяного напольного отопления для распределения и регулирования рабочей среды в системе.Коллекторные блоки из нержавеющей стали служат для распределения потока транспортируемой среды по контурам системы напольного отопления, рассчитан на применение в системах водяного отопления с максимальной рабочей температурой 70 °C и давлением до 6 бар включительно.Коллекторная группа объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI 304, ручные настроечные клапаны с расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали. В состав блока не входят элементы сервисной группы.Данные коллекторные блоки можно использоваться в системах, где в качестве теплоносителя используется вода либо незамерзающие гликолевые смеси.Число выходов -- от двух до двенадцати. Присоединение трубных петель осуществляется с помощью фитингов 3/4" стандарта «евроконус».
  • Резьба под сервопривод клапана - М30х1,5
  • Максимальная температура воздуха, окружающего узел: 50 °С
  • Максимальная температура рабочей среды: 70 °С
   Комплект поставки:
  • Подающий коллектор - со встроенными расходомерами (0.5 - 5 л/мин) , межосевое - 50 мм, выхода 3/4" евроконус;
  • Обратный коллектор - со встроенными термостатическими вентилями , межосевое - 50 мм, выхода 3/4" евроконус;
  • 2 кронштейна со звукоизолирующими хомутами - межосевое - от 170 до 240 мм
  • Крепежные шурупы и дюбеля
  • Технический паспорт
  • Защитная упаковка
Балансировка петель производится с помощью настроечных клапанов с расходомерами. Для балансировки при включенном циркуляционном насосе для каждой петли надо проделать следующие операции: 1-снять защитную гильзу клапана (красного цвета); 2 - полностью закрыть клапан, чтобы указатель расхода переместился на «0»; 3 - выставить требуемое по расчету значение расхода (в л/мин) по расходомеру; 4 –надеть защитную гильзу.Коллектор с настроечными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.Перед установкой сервоприводов на регулирующие клапаны, с клапанов следует снять регулировочный колпачок.После монтажа, система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчетное рабочее давление в системе, но не менее 6 бар.





Комплектация

Коллектор теплого пола TIM KDS на 3 выхода - 1шт; Комплект кронштейнов коллектора - 1шт;






Характеристики
Производитель
TIM;
Серия
KDS;
Ходов
3;
