Сантехнический коллектор с шаровыми кранами TIM MV-3/4-N-4 — это готовое распределительное устройство для систем водоснабжения и отопления, позволяющее подключать до четырех независимых потребителей с возможностью индивидуального отключения каждого из них .
Основное назначение и принцип работы
Коллектор служит узлом, который равномерно распределяет поток воды или другой жидкости от магистрального трубопровода к нескольким контурам (например, к различным сантехническим приборам, радиаторам отопления или контурам теплого пола) без потери давления . Благодаря встроенным запорным кранам на каждом выходе, вы можете перекрыть подачу жидкости к любому отдельному потребителю, не останавливая всю систему. Это крайне удобно для проведения ремонта или обслуживания отдельных участков сети .
Конструкция и материалы

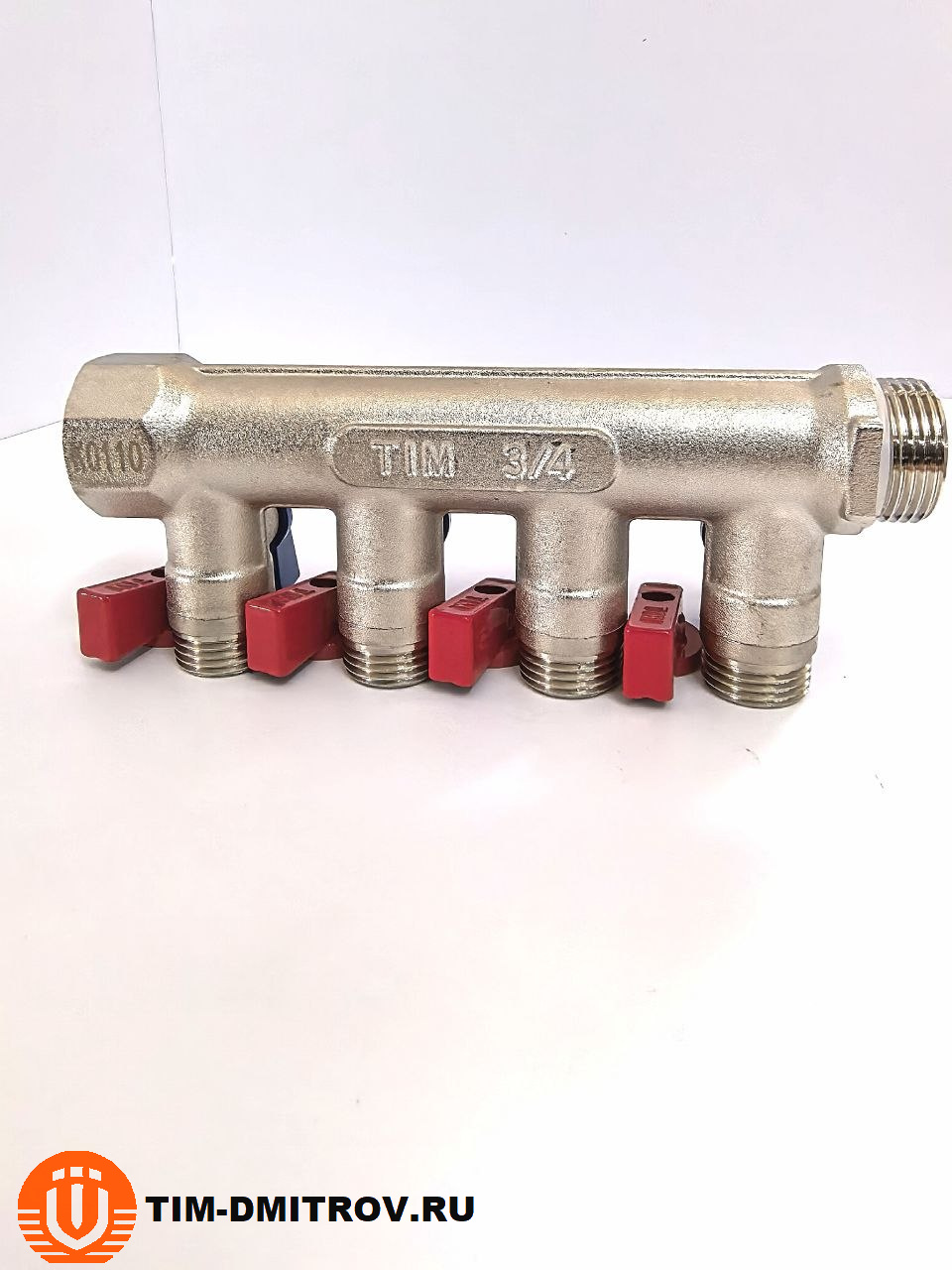

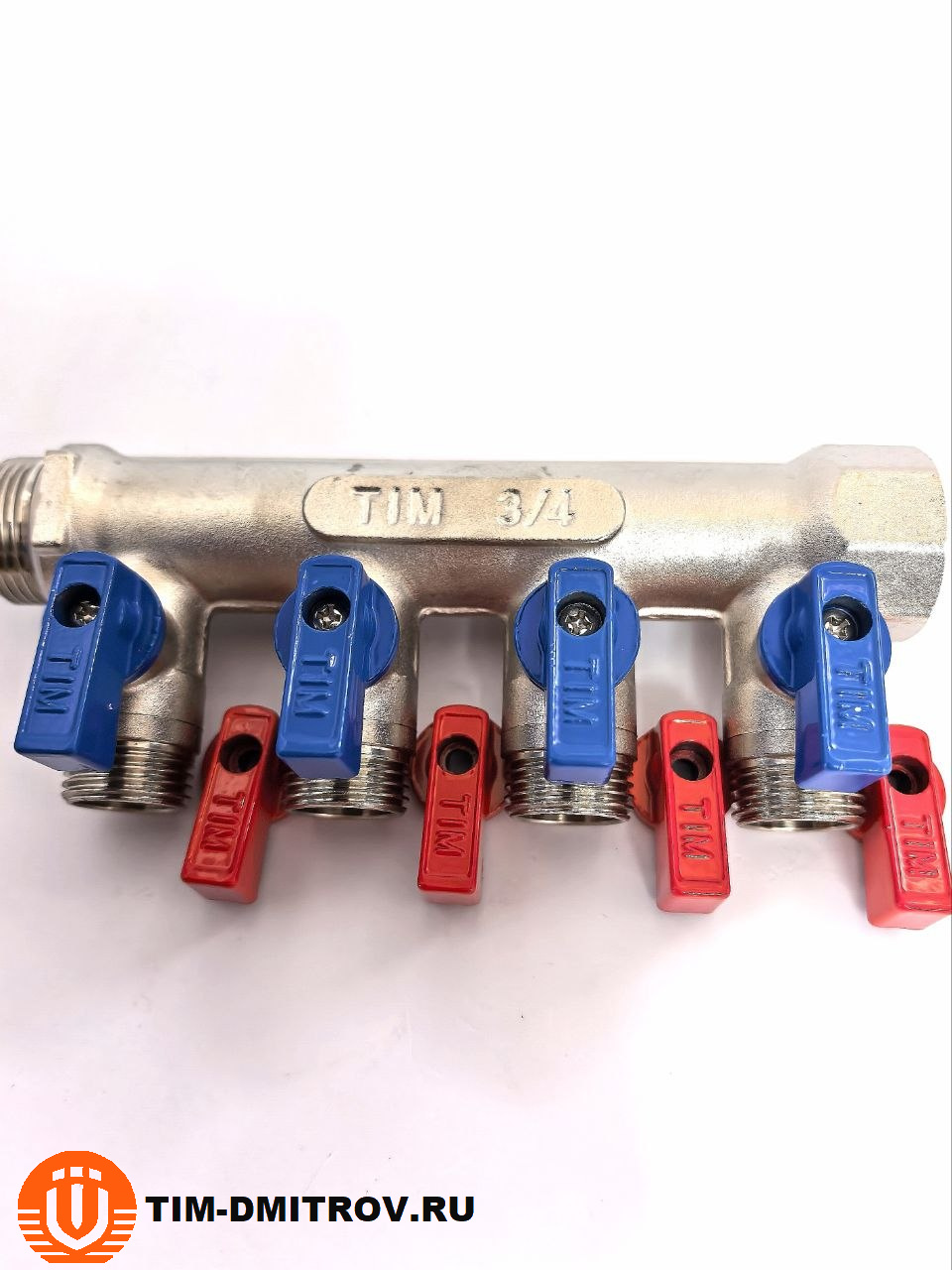

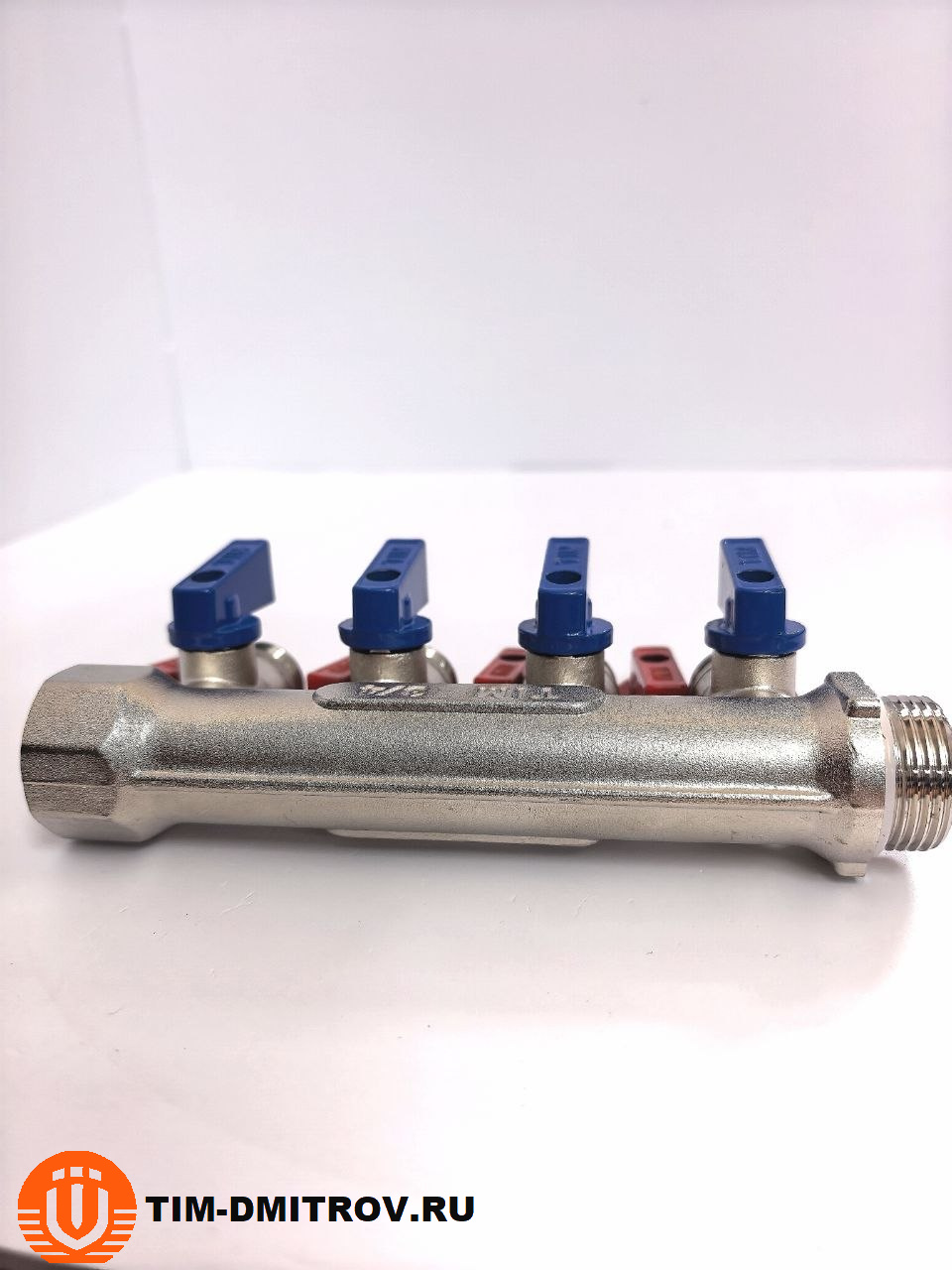

Устройство представляет собой латунную гребенку (корпус) с четырьмя отводами. Корпус и все основные детали изготовлены из высококачественной сантехнической латуни (марка CW617N по европейскому стандарту) и имеют декоративное никелированное покрытие, защищающее от коррозии . В качестве запорного элемента в каждом кране используется хромированный латунный шар, который герметично перекрывает поток при повороте ручки на 90 градусов. Уплотнение шара обеспечивается кольцами из термостойкого тефлона (PTFE), а герметичность штока — двумя уплотнительными кольцами из синтетического каучука (EPDM) . Комплектуется ручками двух цветов (красной и синей) для удобства маркировки линий подачи горячей и холодной воды .
Технические параметры и подключение

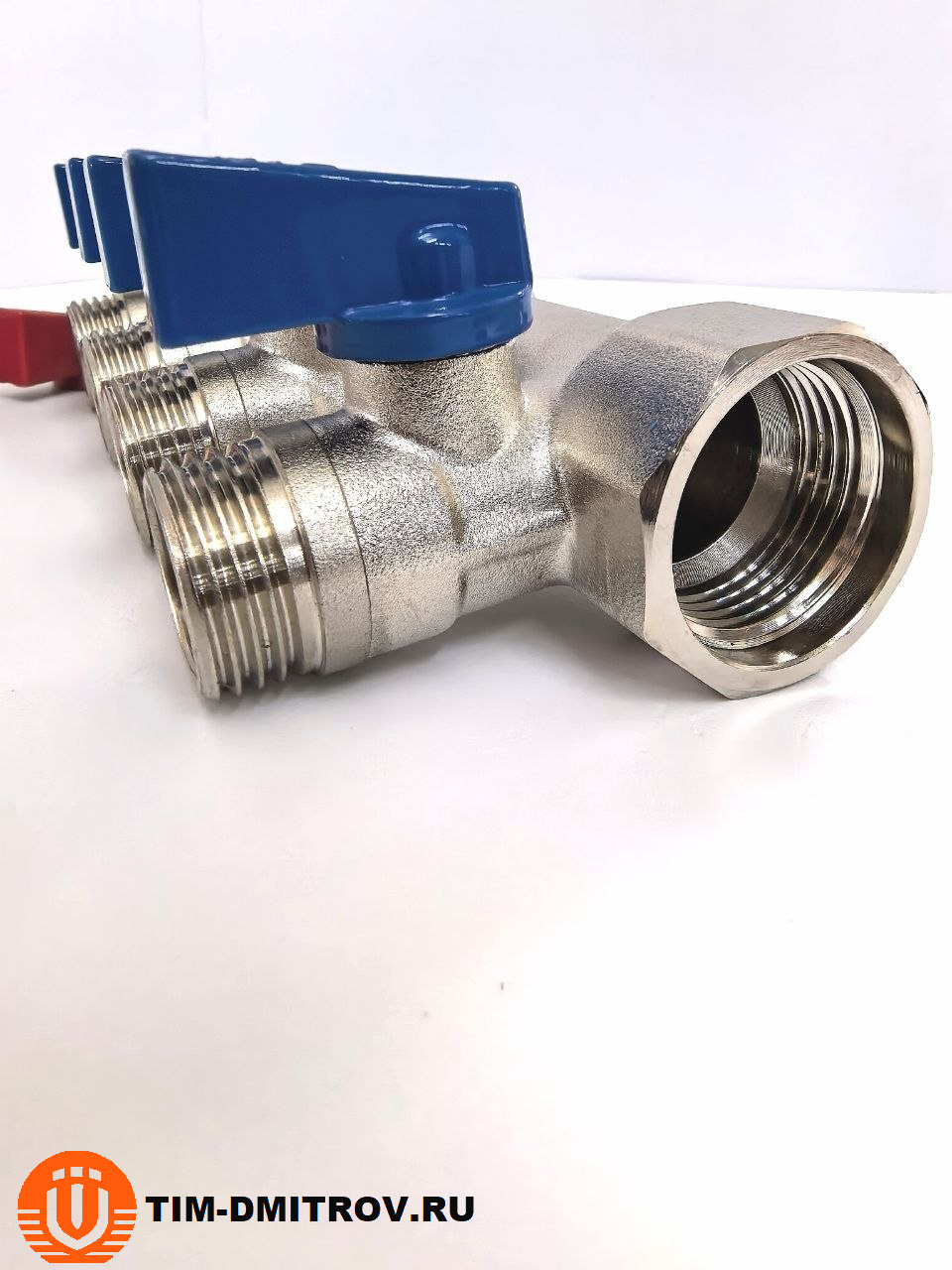

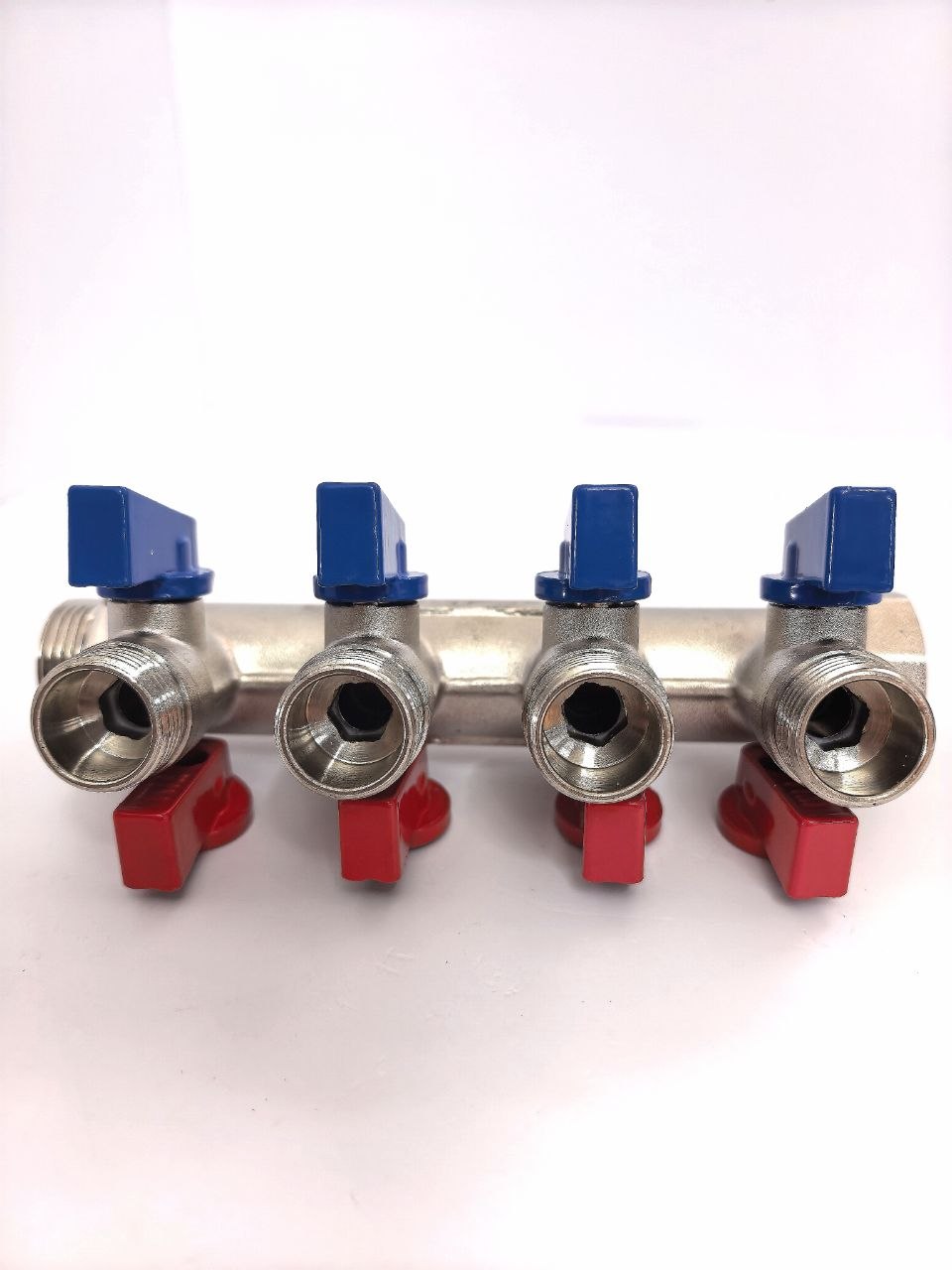

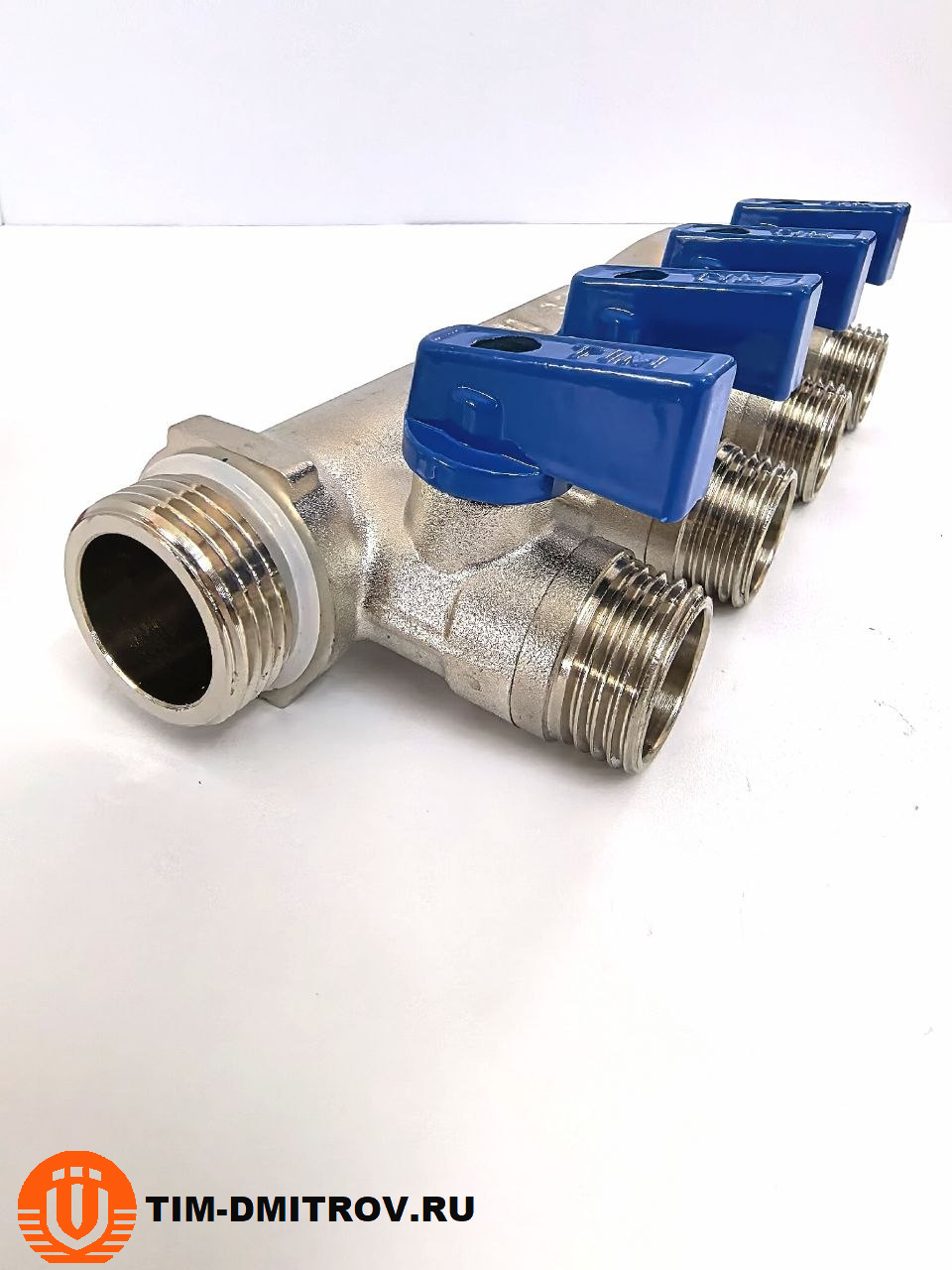

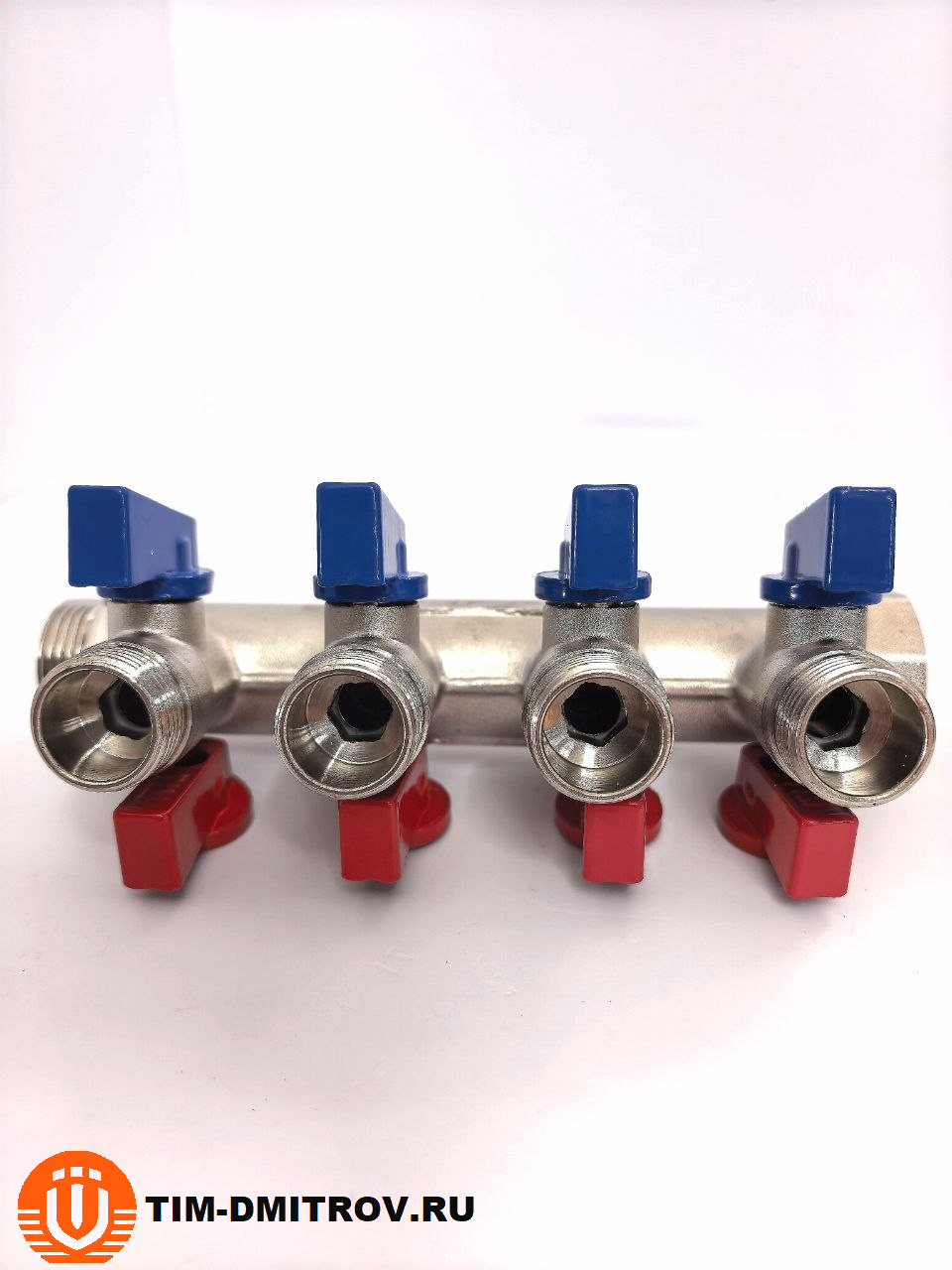

Коллектор имеет присоединительную резьбу G ¾" (на одном конце внутренняя, на другом наружная) для подключения к общей магистрали . Каждый из четырех выходов имеет наружную резьбу G ½" для подключения труб через обжимные фитинги "под конус" (евроконус) с трубой диаметром 16 мм . Важно: коллектор выполняет функцию простого открытия или перекрытия потока и не предназначен для плавной регулировки расхода воды .
Технические характеристики
-
Бренд: TIM
-
Артикул: MV-3/4-N-4
-
Материал корпуса: Латунь с никелированным покрытием
-
Диаметр подключения (магистраль):
G ¾"(внутренняя/наружная резьба) -
Диаметр выходов (к потребителям):
G ½"(наружная резьба) под обжимной фитинг "под конус" для трубы 16 мм -
Количество выходов: 4
-
Максимальное рабочее давление: 10 бар
-
Максимальная рабочая температура: 90-110 °C (в зависимости от условий применения)
-
Расстояние между осями выходов: 50 мм
Область применения
Устройство универсально и подходит для использования в системах холодного и горячего водоснабжения (включая питьевое), отопления, а также в технологических трубопроводах для транспортировки неагрессивных жидкостей и сжатого воздуха .
