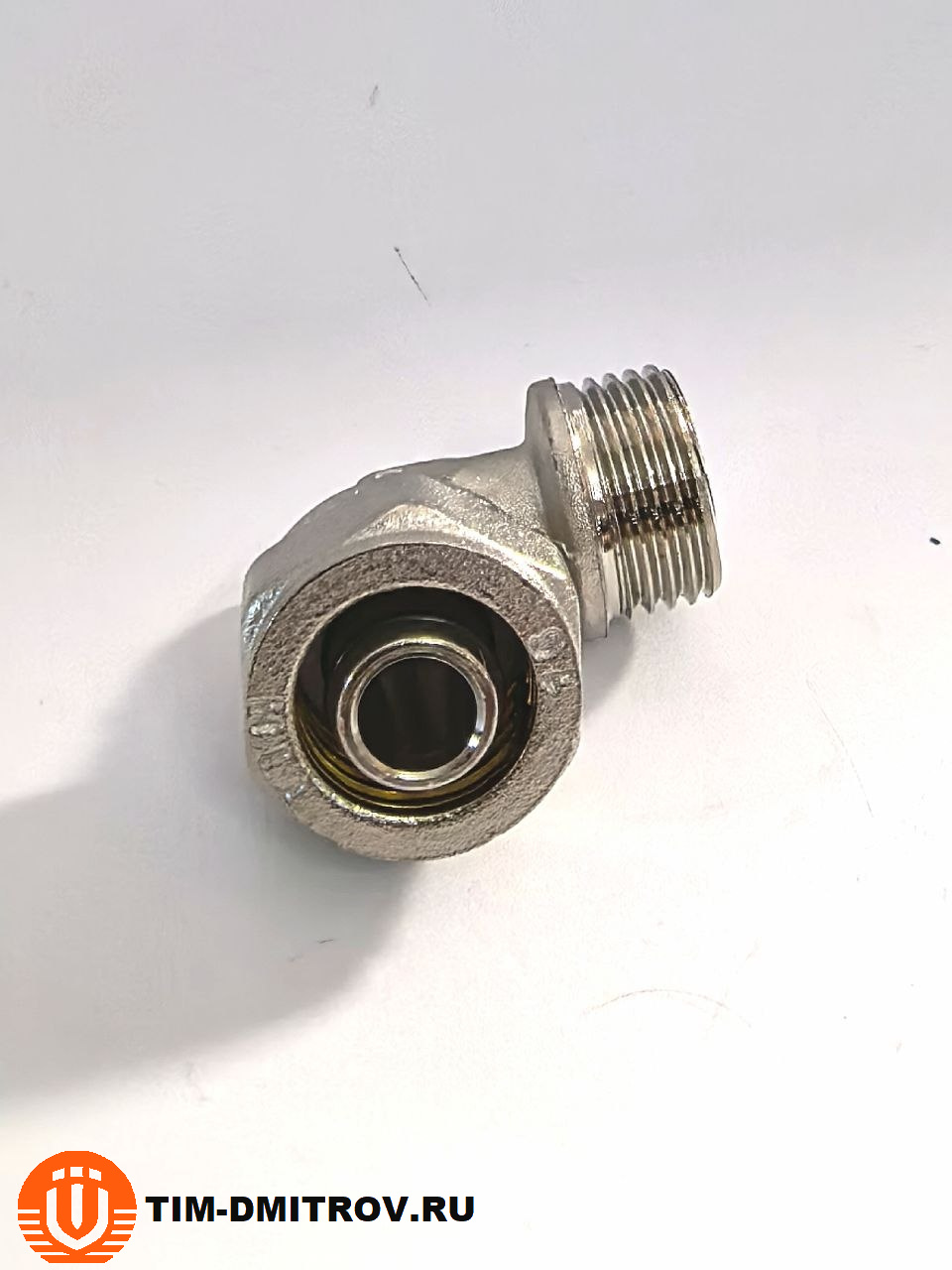

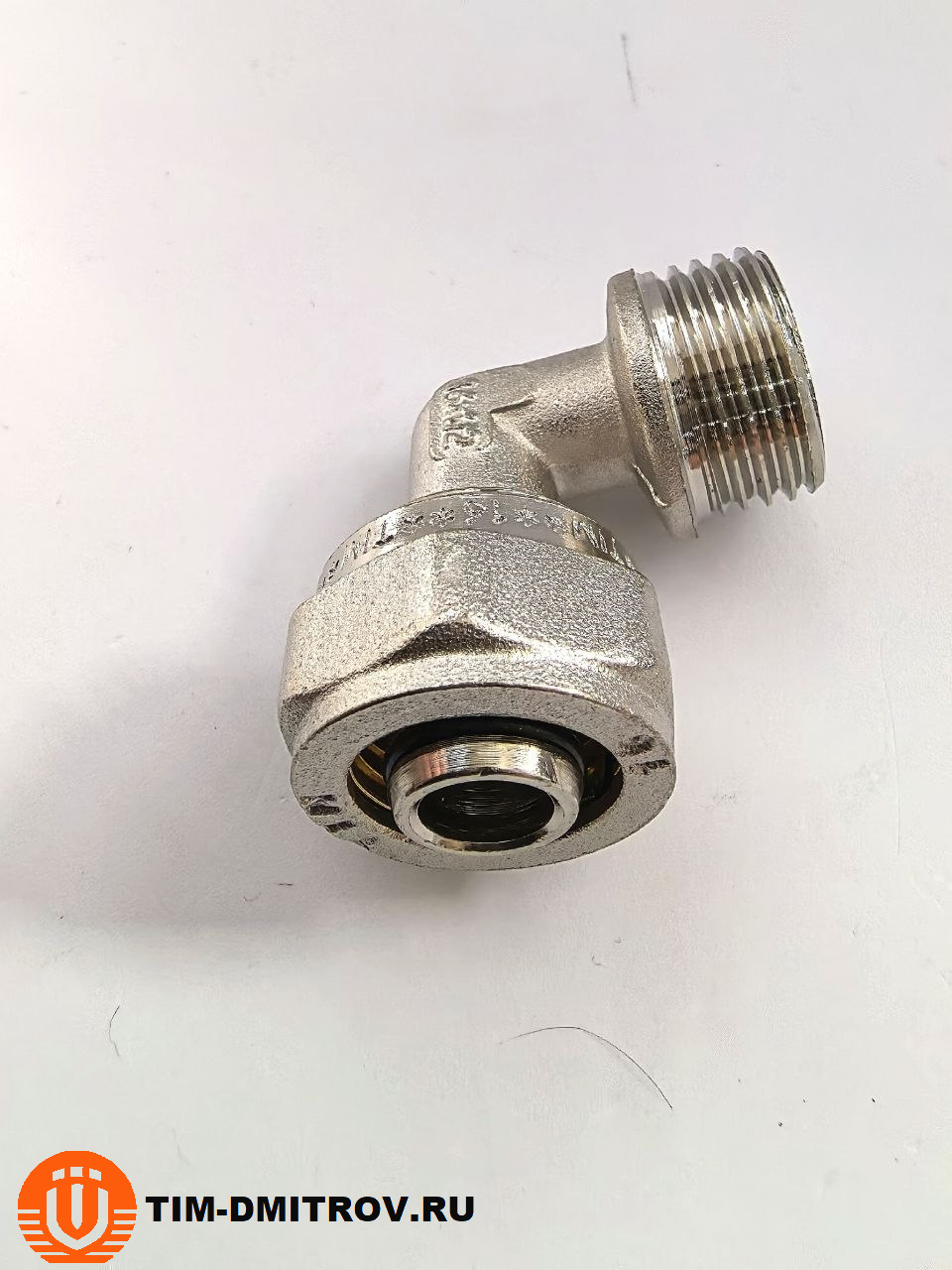

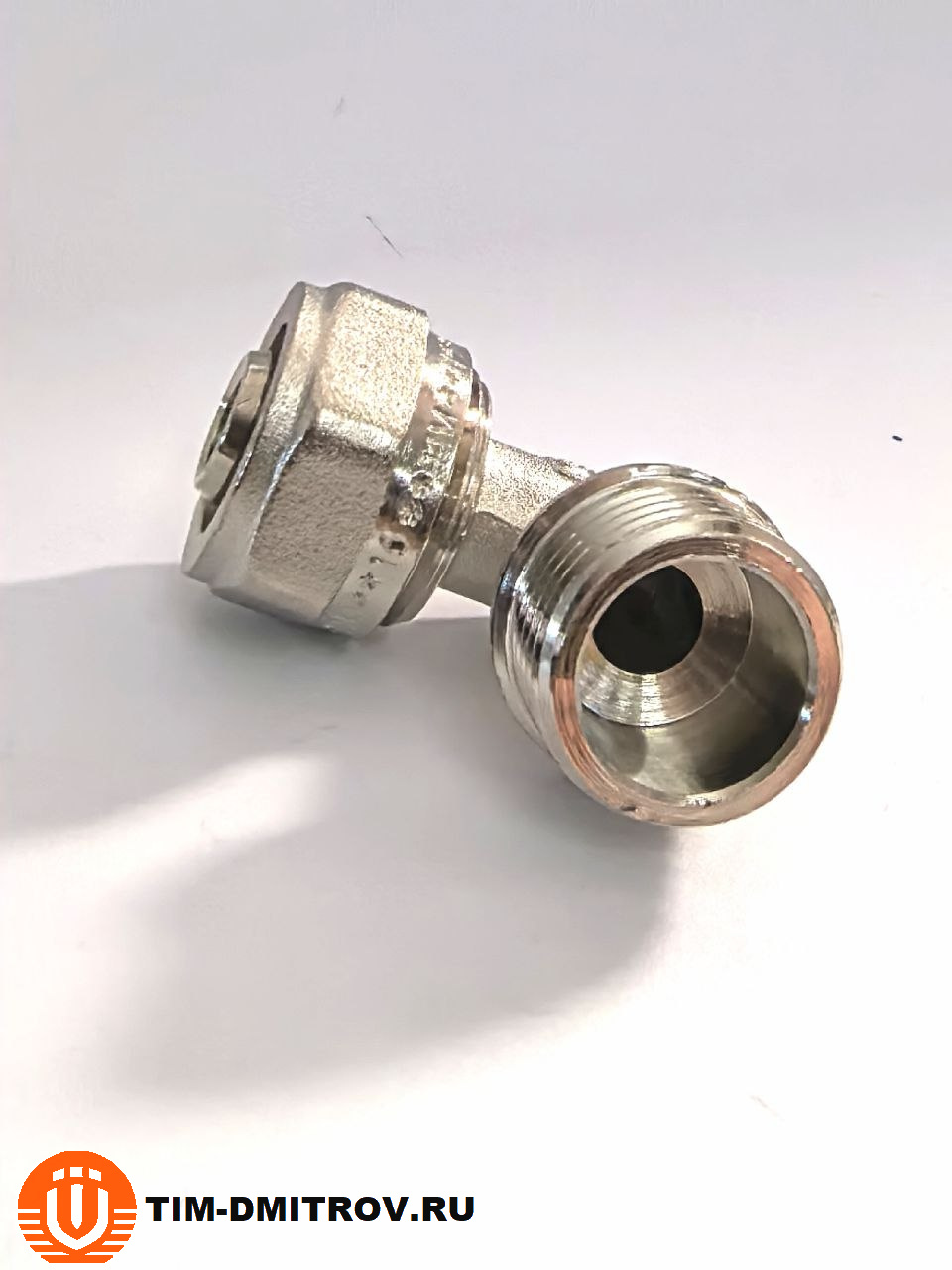

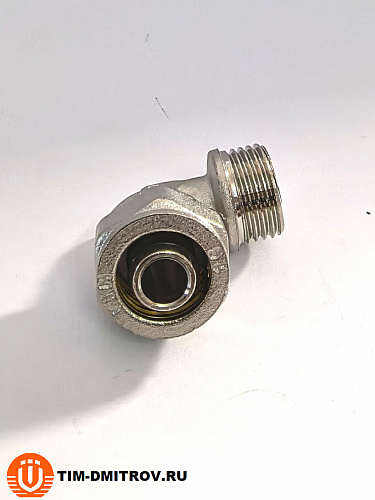

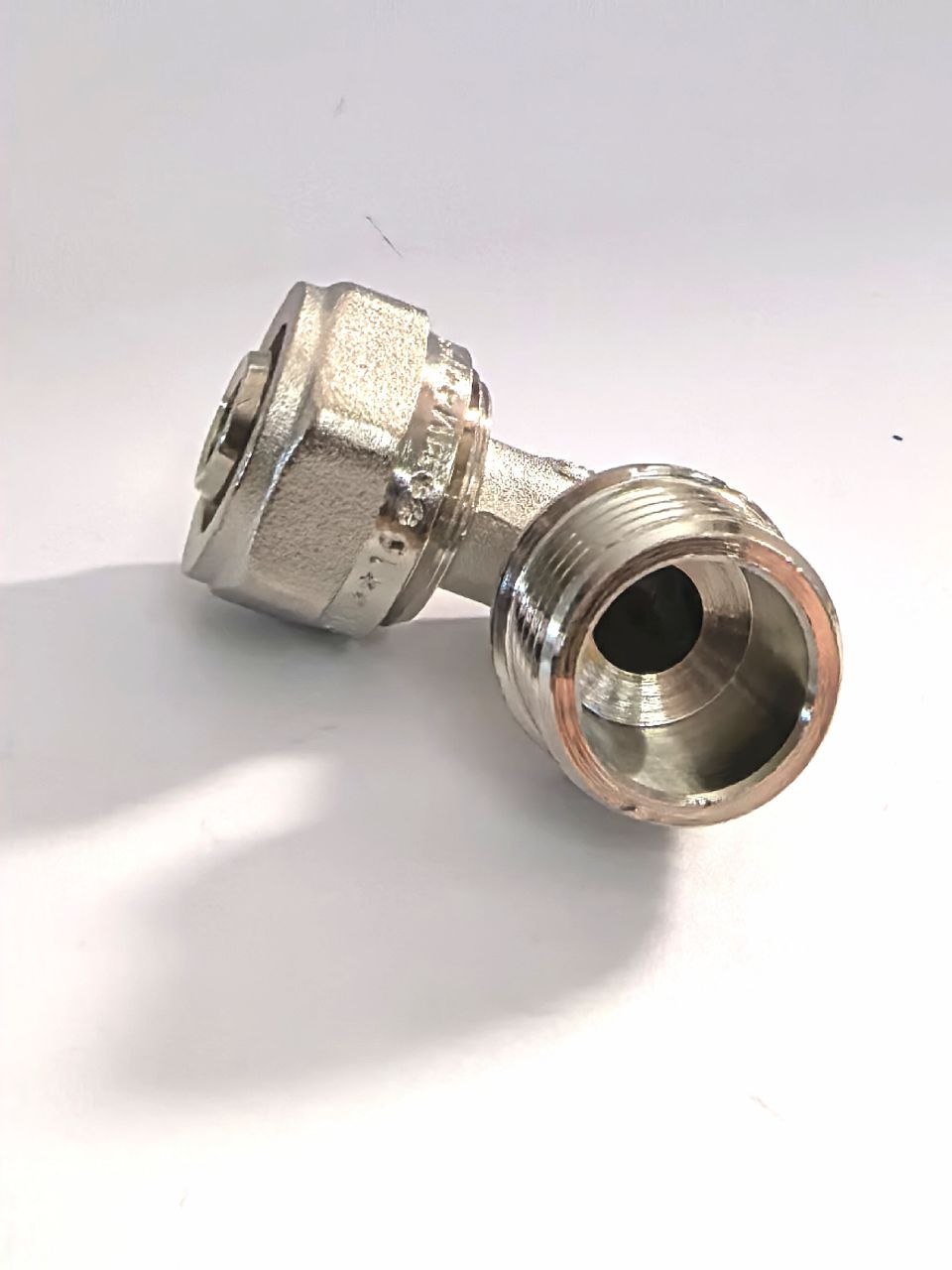

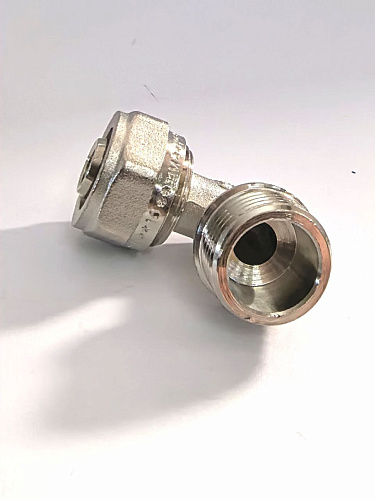

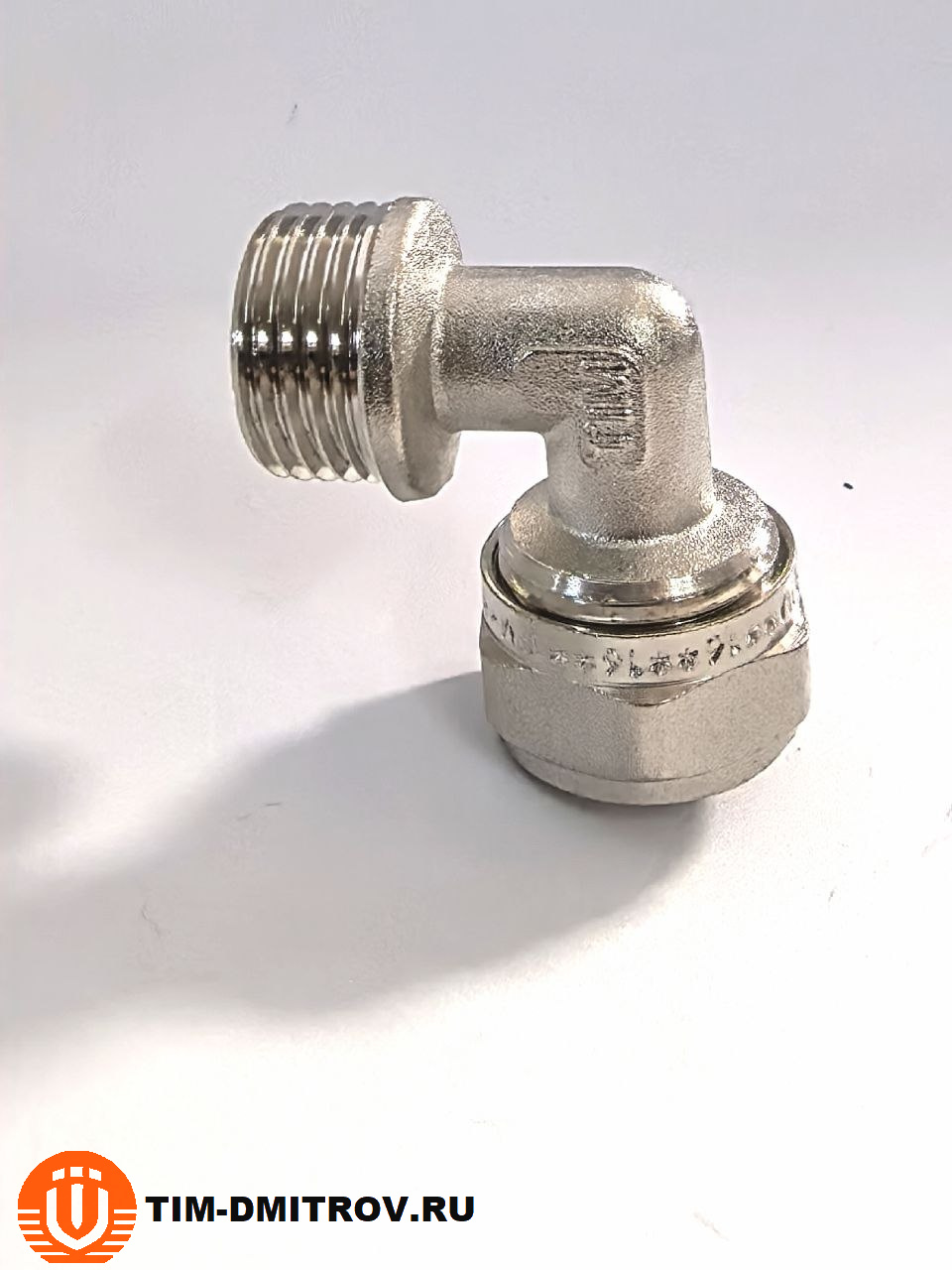

Обжимной угольник C‑L162MN — это разъемный фитинг, предназначенный для соединения металлопластиковых труб с резьбовыми элементами трубопровода под прямым углом (90°). Изделие обеспечивает надежный переход с трубы наружным диаметром 16 мм на наружную резьбу 1/2", что позволяет подключать к металлопластиковому трубопроводу смесители, радиаторы отопления, коллекторы и другую сантехническую арматуру .
Фитинг широко применяется при монтаже систем холодного и горячего водоснабжения, водяного отопления (включая радиаторные и коллекторные схемы), а также в технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам фитинга .
Конструктивные особенности
-
Тип соединения: комбинированное — с одной стороны обжимное (компрессионное) для трубы, с другой — наружная трубная резьба для подключения к арматуре .
-
Материал корпуса: высококачественная горячепрессованная латунь марки CW617N. Этот сплав отличается высокой прочностью, устойчивостью к коррозии и стабильностью геометрических параметров при температурных и механических нагрузках .
-
Покрытие: никелевое гальваническое покрытие, обеспечивающее дополнительную антикоррозионную защиту и придающее изделию эстетичный внешний вид .
-
Герметизация: обжимное соединение герметизируется с помощью уплотнительных колец из EPDM (этилен-пропилен-диен-мономер). Этот материал устойчив к воздействию горячей воды и теплоносителей, обеспечивая надежную герметичность на протяжении всего срока службы .
-
Принцип обжима: фиксация трубы в фитинге осуществляется с помощью разрезного латунного кольца и накидной гайки. При затяжке гайки кольцо равномерно обжимает трубу по всей окружности, создавая прочное и герметичное соединение без применения специального пресс-инструмента .
-
Диэлектрическая изоляция: конструкция фитинга предусматривает разрыв электрического контакта между алюминиевым слоем металлопластиковой трубы и латунным корпусом, что предотвращает электрохимическую коррозию и повышает надежность трубопроводной системы .
-
Резьба: наружная трубная цилиндрическая резьба 1/2" по ГОСТ 6357 (ISO 228), обеспечивающая совместимость с большинством стандартных резьбовых элементов .
Технические характеристики
-
Диаметр присоединяемой трубы: 16 мм (для металлопластиковых труб PE-X/AL/PE-X, PE/AL/PE, PE-RT/AL/PE и аналогичных) .
-
Присоединительная резьба: наружная, 1/2" .
-
Угол поворота: 90° .
-
Материал корпуса: латунь CW617N .
-
Покрытие: никелированное .
-
Материал уплотнений: EPDM .
-
Рабочее давление: до 10–16 бар в зависимости от производителя (номинальное PN до 25 бар) .
-
Максимальная рабочая температура: до 95–115 °C (допускается кратковременное повышение до 110–130 °C) .
-
Рабочая среда: вода, воздух, водно-гликолевые растворы, неагрессивные к материалам фитинга .
Преимущества
-
Разъемная конструкция: соединение может быть демонтировано и использовано повторно без потери герметичности .
-
Простота монтажа: установка выполняется с помощью двух гаечных ключей и калибратора для снятия фаски с трубы, не требует специального пресс-оборудования .
-
Надежность и долговечность: высокое качество материалов и продуманная конструкция обеспечивают расчетный срок службы до 50 лет при соблюдении условий эксплуатации .
-
Коррозионная стойкость: никелированное покрытие надежно защищает корпус от внешних воздействий .
-
Универсальность: совместим с металлопластиковыми трубами различных конструкций и стандартной резьбовой арматурой .
Рекомендации по монтажу и эксплуатации
-
Перед установкой трубы необходимо зачистить и откалибровать торец, снять фаску для обеспечения качественного обжима .
-
Затяжку накидной гайки следует производить с оптимальным усилием, контролируя герметичность соединения.
-
После гидравлического испытания системы, а также после первых пяти часов эксплуатации при температуре среды свыше 50 °C, рекомендуется проверить затяжку накидных гаек и при необходимости подтянуть их .
-
Фитинг предназначен для использования с трубами из сшитого полиэтилена с алюминиевым слоем (PEX-AL-PEX, PERT-AL-PERT и аналогичных) .
Обжимной угольник C‑L162MN представляет собой надежное, технологичное и долговечное решение для создания угловых переходов и резьбовых подключений в современных системах водоснабжения и отопления. Сочетание качественных материалов, продуманной конструкции и простоты монтажа делает его оптимальным выбором как для профессиональных монтажников, так и для самостоятельного ремонта .
