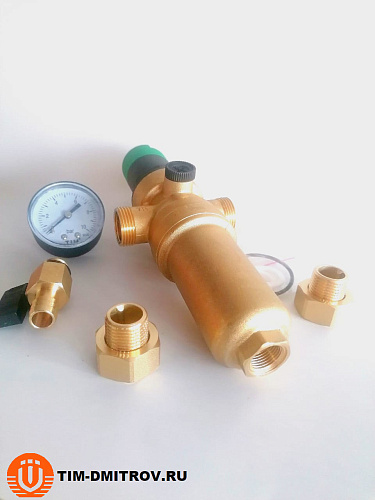

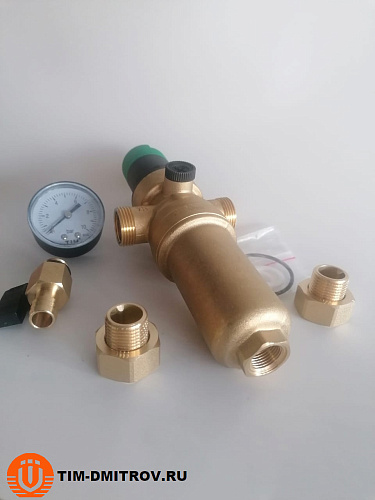

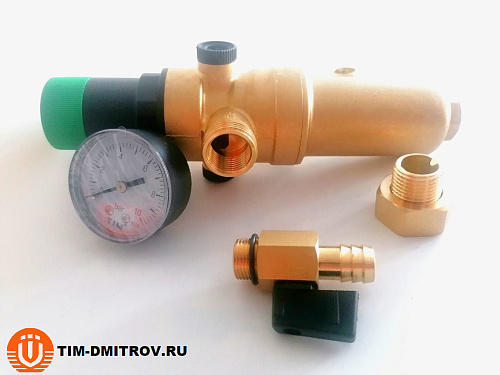

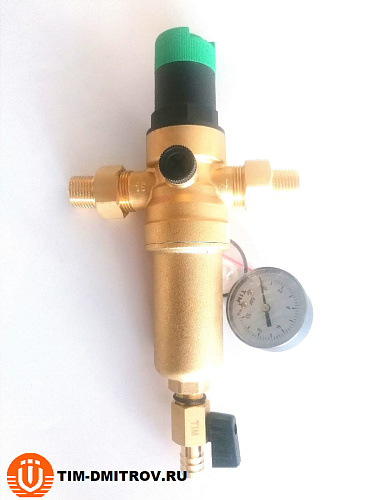

Фильтры промывные TIM JH-1007 предназначены для очистки питьевой и хозяйственной воды от механических загрязнений. Они защищают трубопровод и установленную на нем арматуру и оборудование от нерастворимых в воде примесей: песка, стружки, пакли, ржавчины и т.д.
Фильтр промывной TIM JH-1007 устанавливается перед счетчиками воды, регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте, проходящей через них воды. Фильтр промывной TIM JH-1007 не предназначен для защиты от растворимых в воде веществ, растворителей, жиров, масел и других смазочных средств.
Технические характеристики TIM JH-1007
Степень фильтрации - 100 мкм
Температура воды - до 70°С
Рабочее давление - до 25 бар
Манометр в комплекте
Диаметр присоединительный - 1/2"
Материал колбы - штампованая латунь
Фильтрующая сетка - нержавеющая сталь
Подключение к системе - горизонтальное
Диапазон регулировки давления - 1,5-6,0 бар
Встроенный регулятор давления
Принцип работы промывного фильтра TIM JH-1007
Комбинированный фильтр TIM представляет собой сочетание клапана понижения давления (редуктор давления) с фильтром тонкой очистки в одном устройстве. В нормальном режиме работы вода проходит через фильтрующий элемент и очищенная вода поступает на выход.
Для промывания фильтрующего элемента нужно открыть шаровый клапан. Фильтрованная вода будет продолжать проходить через фильтр, даже во время промывки.
Встроенный клапан понижения давления работает по принципу выравнивания давления. Это значит что выходное давление возрастает до тех пор, пока усилия мембраны и регулировочной пружины, действующей в противовес не будут уравновешены. Давление на входе не влияет на открывание или закрывание клапана. В следствии этого изменение давления на входе не оказывает воздействия на выходное давление
