1. Общее описание

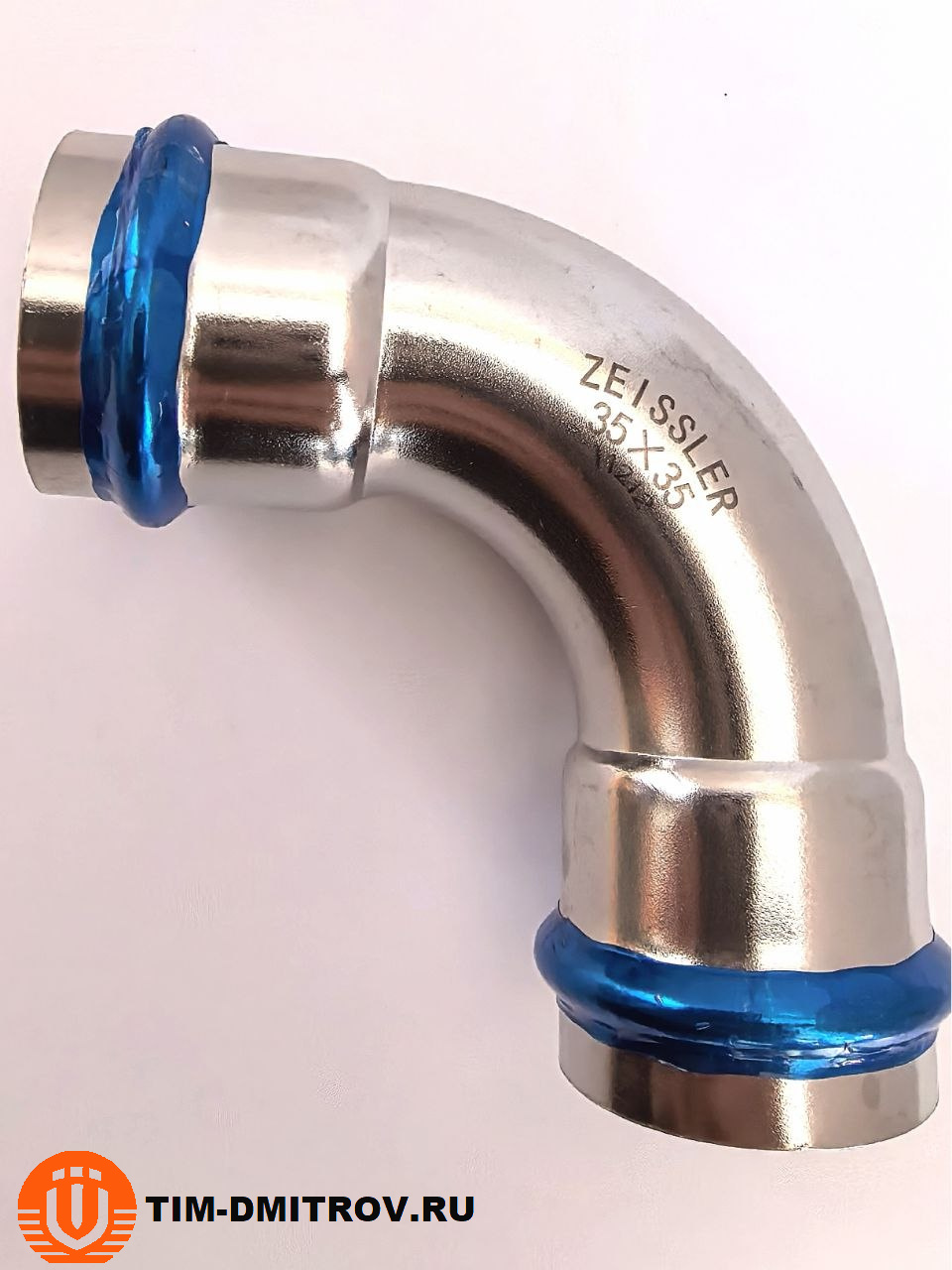

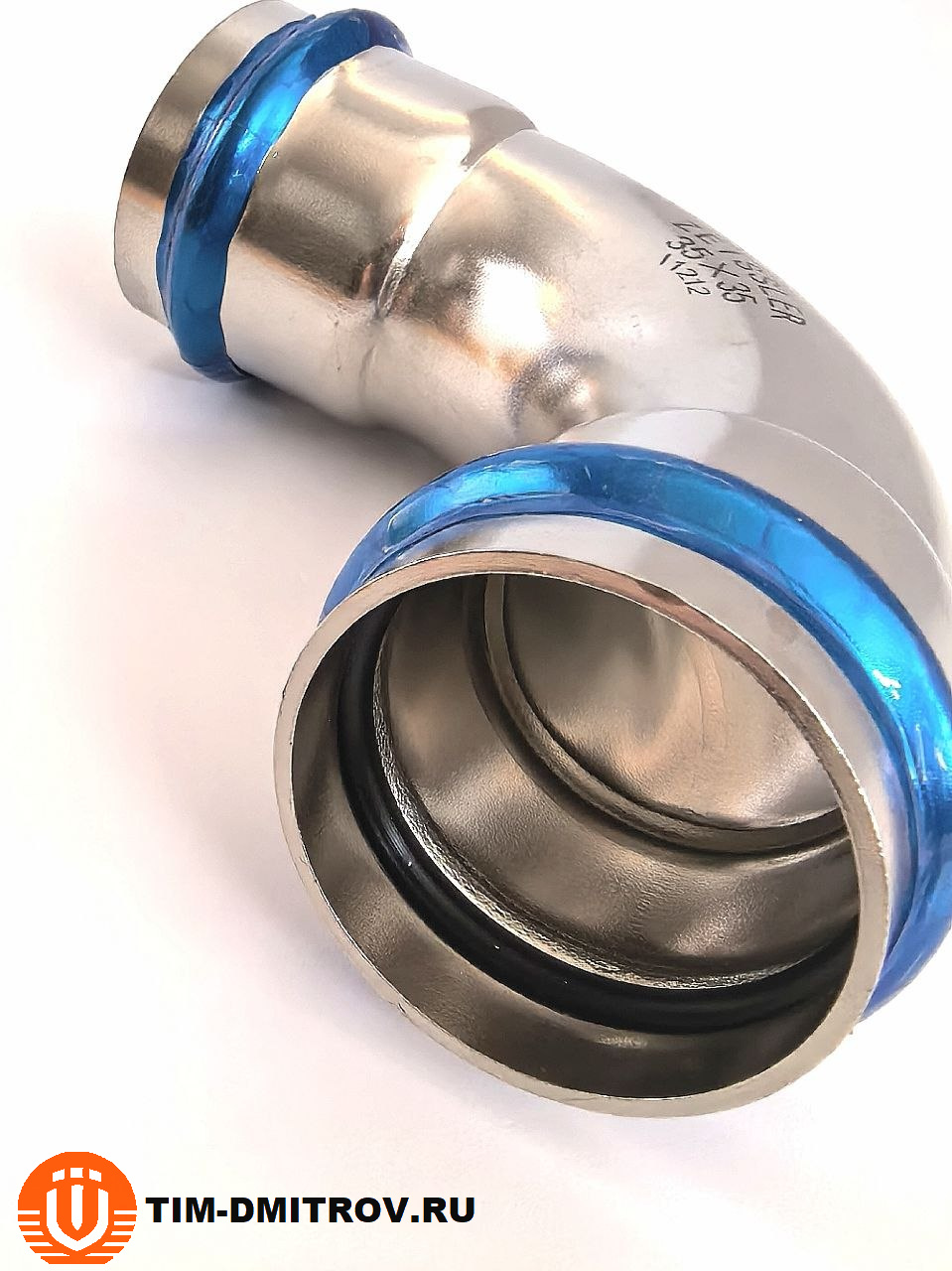

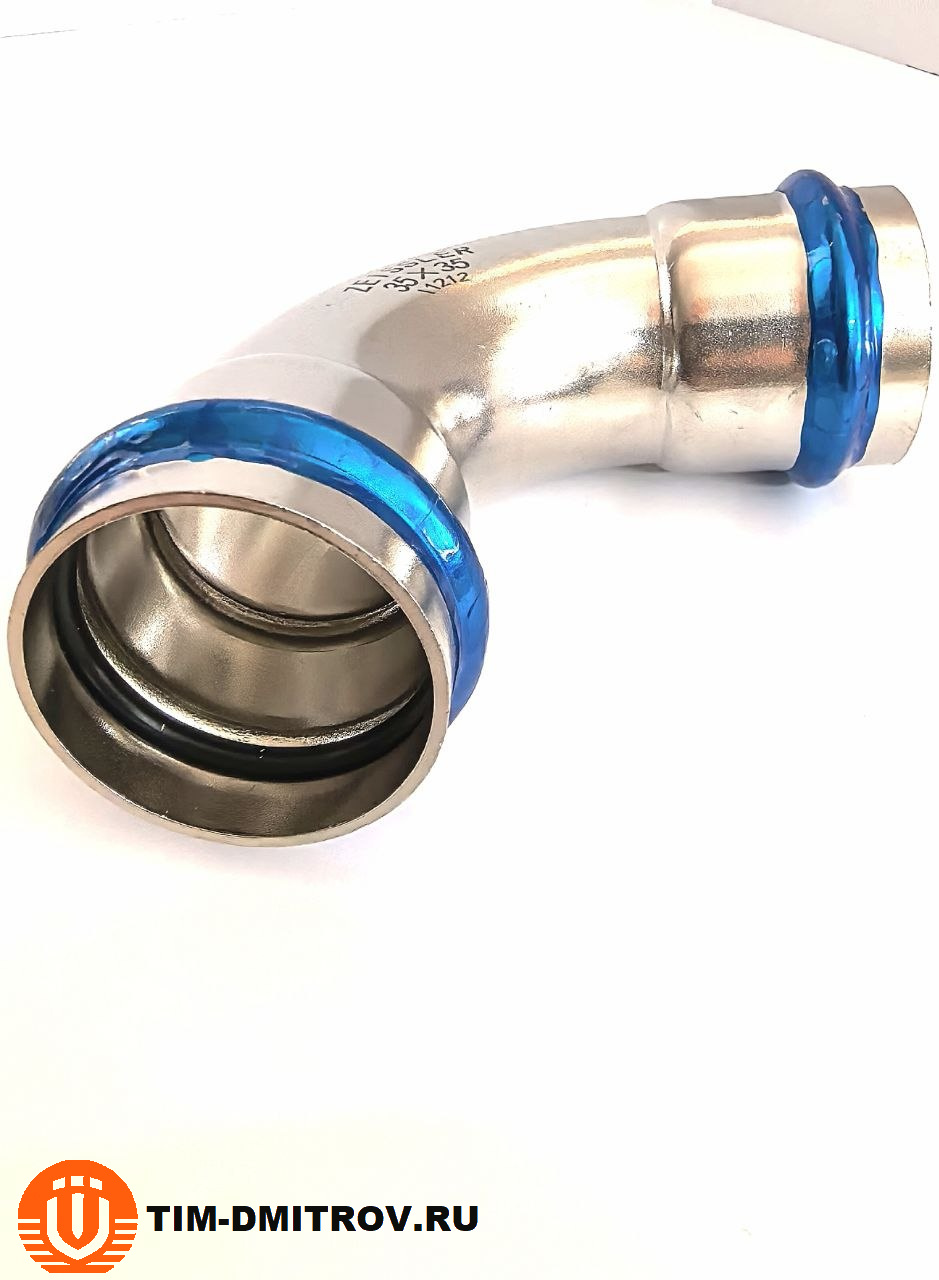

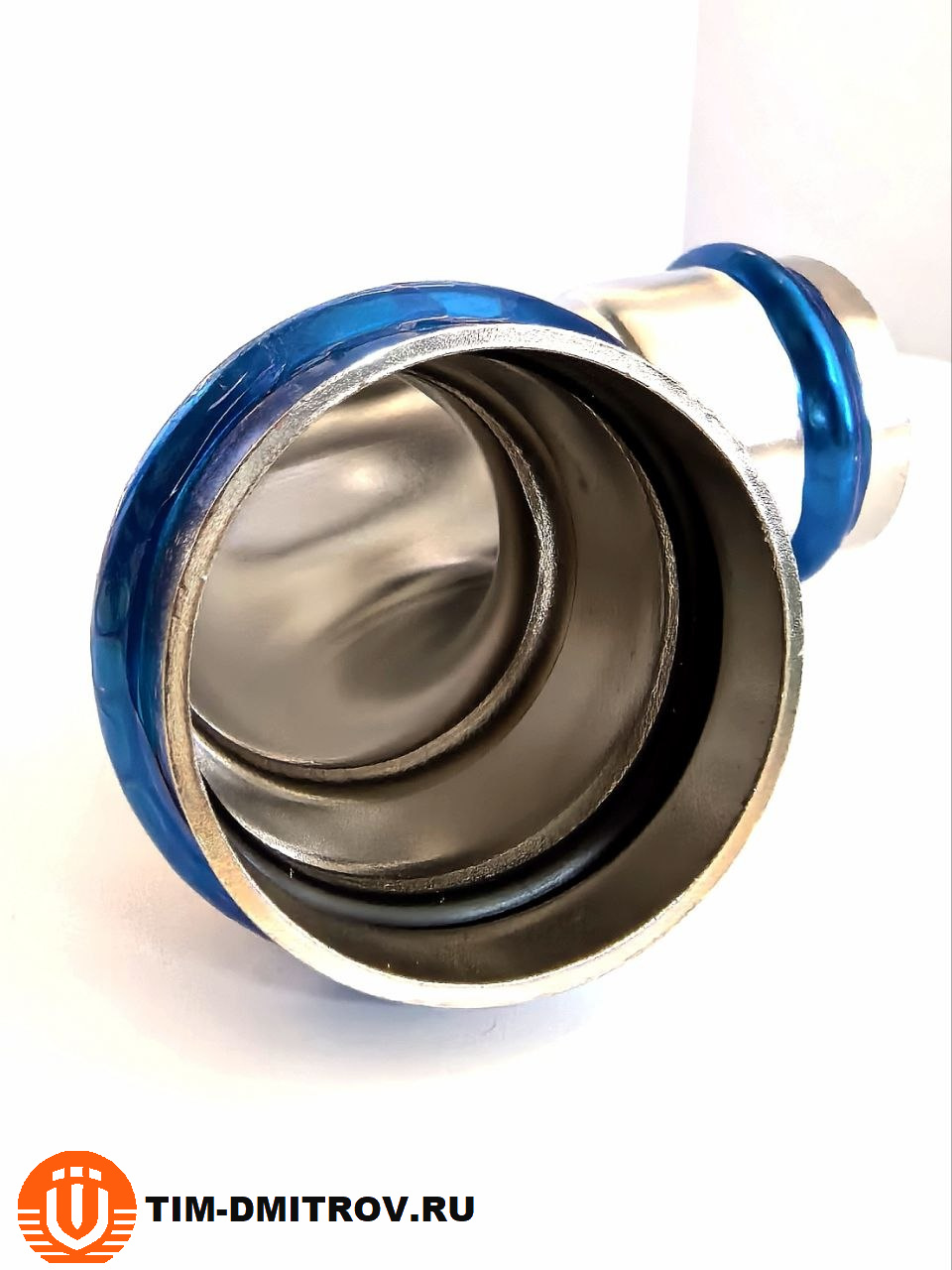

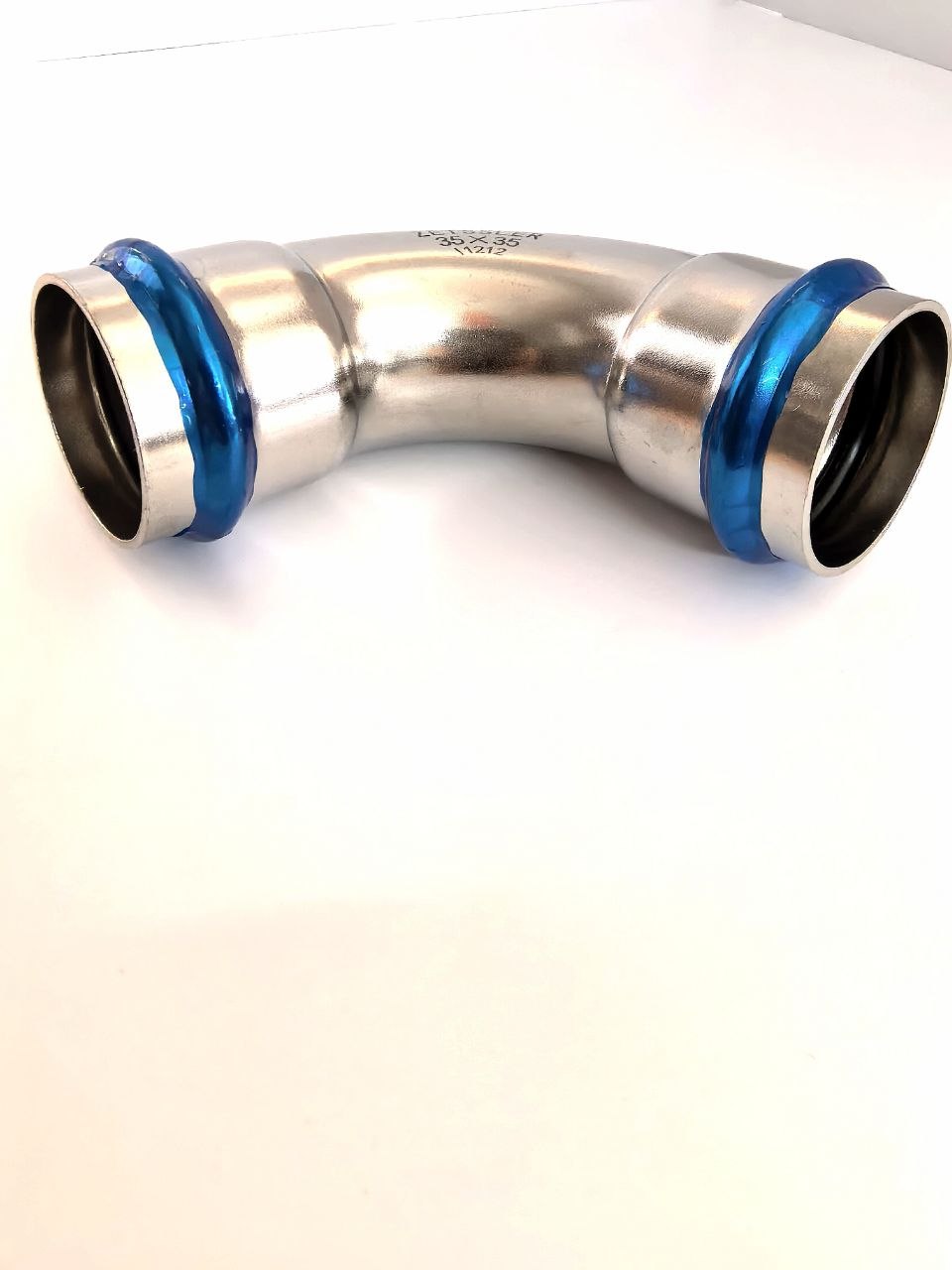

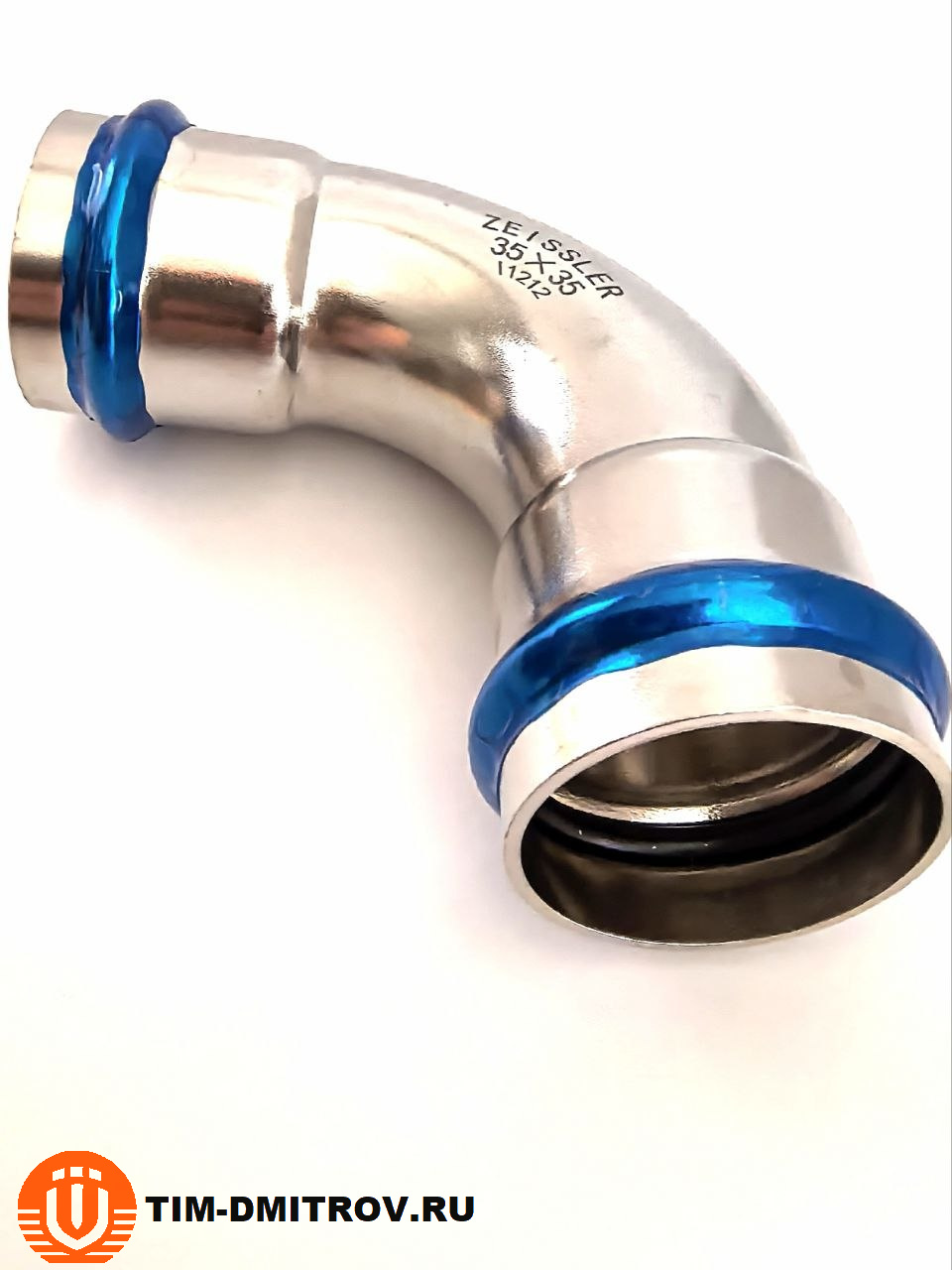

Двухраструбный пресс-угольник ZTI.551.003535 представляет собой соединительный фитинг из нержавеющей стали, предназначенный для изменения направления трубопровода под углом 90 градусов. Изделие обеспечивает надёжное и герметичное соединение тонкостенных стальных труб с элементами инженерных систем. Фитинг относится к системе INOX-PRESS, которая включает трубы из нержавеющей стали, соединяемые с помощью пресс-фитингов. Продукция соответствует европейскому стандарту DIN EN 10312.
2. Основные характеристики
-
Артикул: ZTI.551.003535
-
Тип фитинга: угольник (пресс-отвод)
-
Угол поворота: 90°
-
Диаметр присоединяемой трубы: 35 мм × 35 мм (оба конца под трубу 35 мм)
-
Тип соединения: пресс/пресс (обжимное)
-
Профиль пресс-насадок: V-образный
-
Материал корпуса: нержавеющая сталь AISI 304
-
Уплотнение: кольцо EPDM
-
Цвет: хром
3. Технические параметры
-
Максимальное рабочее давление: 16 бар (1,6 МПа)
-
Испытательное давление: 24 бар
-
Максимальная рабочая температура: 95 °C (кратковременно до 110 °C при уплотнении EPDM)
-
Минимальная температура рабочей среды: 1 °C
-
Рабочая среда: вода (в том числе питьевая), неагрессивные жидкости, масло, сжатый воздух, газ
-
Вес: 0,19–0,248 кг (в зависимости от партии)
-
Гарантийный срок: 2 года
4. Материал изготовления
Фитинг изготовлен из нержавеющей стали марки AISI 304 (российский аналог — 08Х18Н10). Состав сплава включает 18–20% хрома (обеспечивает коррозионную стойкость), 8–10,5% никеля, около 2% магния и до 1% кремния. Такой состав придаёт материалу высокую устойчивость к коррозии, термическому и химическому воздействию, а также прочность, пластичность и хорошую свариваемость. Сталь AISI 304 широко применяется в пищевой, химической и других отраслях промышленности.
5. Область применения
Пресс-угольник предназначен для монтажа трубопроводов в следующих системах:
-
холодное и горячее водоснабжение (включая подачу питьевой воды);
-
системы отопления;
-
сантехнические системы;
-
инженерные и технологические установки;
-
системы охлаждения;
-
трубопроводы для неагрессивных жидкостей, масла, сжатого воздуха и газа.
6. Преимущества
-
Коррозионная стойкость – нержавеющая сталь предотвращает образование ржавчины и обеспечивает длительный срок службы.
-
Надёжность и герметичность – уплотнение из EPDM гарантирует 100% герметичность соединения.
-
Устойчивость к высоким температурам и давлению – фитинг выдерживает рабочие параметры большинства бытовых и промышленных систем.
-
Пожарная безопасность – материал не поддерживает горение.
-
Простота и скорость монтажа – установка выполняется с помощью пресс-инструмента с V-профилем, что сокращает время работ и снижает вероятность ошибок.
-
Долговечность и прочность – устойчивость к механическим воздействиям.
-
Эстетичный внешний вид – хромированная поверхность придаёт системе опрятный вид.
-
Универсальность – подходит для систем от частных домов до промышленных объектов.
-
Экологичность – безопасное решение для систем питьевого водоснабжения.
7. Монтаж и эксплуатация
Установка фитинга производится методом обжатия с помощью пресс-инструмента с V-профилем. Фитинг надевается на трубу до упора, после чего инструментом производится обжим, создающий неразъёмное герметичное соединение. После завершения монтажа всех соединений рекомендуется провести опрессовку системы (подать испытательное давление) и обработать мыльным раствором все стыки для обнаружения возможных протечек.
8. Производитель и страна происхождения
-
Производитель: TIM (Zhejiang Tim Industry & Trade Co., Ltd)
-
Торговая марка: Zeissler (Зеисслер)
-
Страна производства: Китай
-
Адрес производителя: No. 21 East Jiangbin Road, Pujiang County, China
Данное описание составлено на основе информации из открытых источников. Производитель оставляет за собой право вносить изменения в конструкцию, характеристики и комплектацию товара без предварительного уведомления.
